Do czego służy wycinarka drutowa EDM?

Co robi wycinarka drutowa EDM i dlaczego ma to znaczenie w nowoczesnej produkcji

A maszyna drutowa EDM (drutowa maszyna do obróbki elektroerozyjnej) tnie materiały przewodzące elektrycznie, wytwarzając kontrolowane iskry elektryczne pomiędzy cienką, stale poruszającą się elektrodą drutową a przedmiotem obrabianym, powodując erozję materiału wzdłuż zaprogramowanej ścieżki bez bezpośredniego kontaktu mechanicznego. Dzięki temu jest to podstawowy proces cięcia hartowanej stali narzędziowej, węglika i innych metali trudnych w obróbce w precyzyjne matryce, stemple, formy i złożone części profilowe, których wytworzenie przy konwencjonalnym frezowaniu lub toczeniu jest trudne.

Ponieważ drut tnący nigdy fizycznie nie naciska na obrabiany przedmiot, obróbka elektroerozyjna drutem wprowadza bardzo małe naprężenia mechaniczne, co jest jednym z powodów, dla których pozostaje preferowanym procesem wykańczania hartowanych elementów po obróbce cieplnej. Technologia ta obejmuje kilka kategorii maszyn — elektrodrążarkę drutową o wysokiej prędkości, elektrodrążarkę drutową o średniej prędkości i elektrodrążarkę drutową o dużym stożku — każdą z nich dostosowaną do różnych wymagań w zakresie dokładności, prędkości i kąta zbieżności. Zrozumienie tych różnic pomoże zakładom produkcyjnym, wytwórcom narzędzi i nabywcom OEM dokonać właściwego wyboru Maszyna do cięcia drutu CNC konfigurację pod kątem swoich potrzeb produkcyjnych.

W tym artykule omówiono popularne typy maszyn, zasady ich działania, typowe scenariusze zastosowań, porównawczą charakterystykę wydajności, praktyki konserwacji oraz kierunki, w których zmierza branża, dając kierownikom narzędziowni i zespołom zaopatrzeniowym praktyczne odniesienie do oceny sprzęt EDM drutowy opcje.

Kluczowy wniosek: Drut EDM usuwa twardy, przewodzący materiał poprzez erozję iskrową, a nie siłę cięcia, co czyni tę metodę standardową metodą w przypadku precyzyjnych matryc, form i hartowanych elementów narzędzi.

Typowe typy maszyn drutowych EDM i ich charakterystyka

Maszyny do wycinania drutowego EDM są ogólnie pogrupowane według prędkości przesuwu drutu i konstrukcji, a każda kategoria obsługuje odrębny segment produkcji narzędzi i matryc oraz części precyzyjnych.

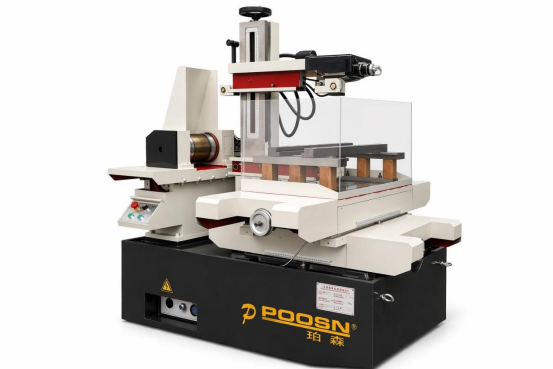

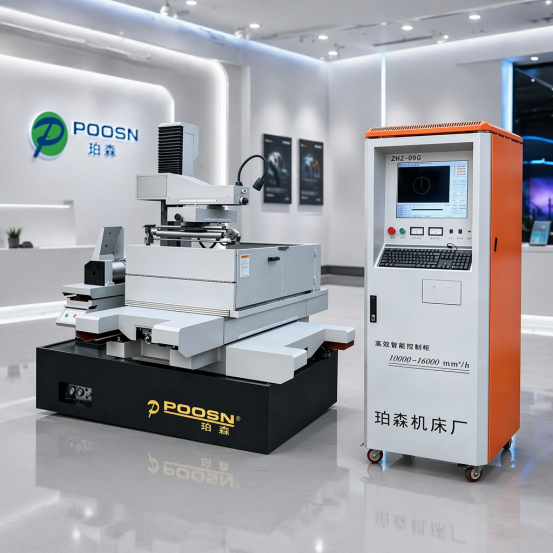

Wysokoobrotowe maszyny drutowe EDM użyj drutu molibdenowego o ruchu posuwisto-zwrotnym, który przemieszcza się tam i z powrotem i jest wielokrotnie używany przed wymianą, zapewniając praktyczną równowagę pomiędzy wydajnością przetwarzania i ekonomią operacyjną w przypadku ogólnych prac związanych z wytwarzaniem matryc.

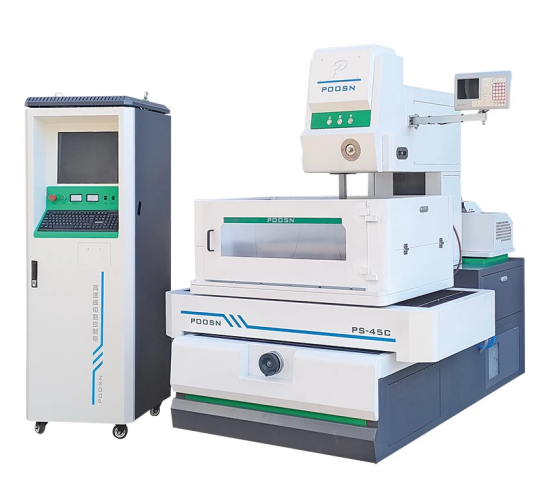

Średnioobrotowe maszyny drutowe EDM dodać udoskonalenia, takie jak ulepszone zasilacze impulsowe, kontrola naprężenia drutu w pętli zamkniętej i strategie wielu cięć, które zazwyczaj zapewniają lepsze wykończenie powierzchni i większą spójność wymiarową niż podstawowe modele o dużej prędkości.

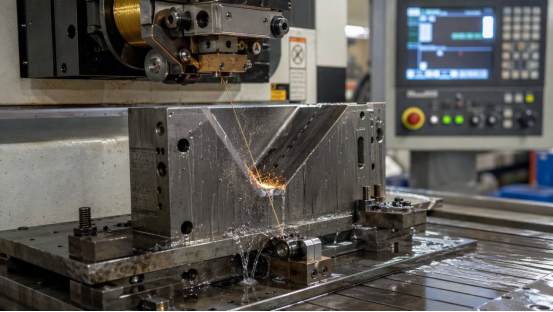

Maszyny EDM do drutu o dużym stożku są zbudowane z wydłużonym górnym przesuwem prowadnicy drutu i specjalistycznymi mechanizmami prowadzącymi, dzięki czemu mogą wycinać profile o dużym nachyleniu, co jest niezbędne w przypadku matryc do tłoczenia, matryc do wytłaczania i części wymagających kąta pochylenia.

Typowe współczynniki wyboru według kategorii maszyny

Kluczowy wniosek: Wybór pomiędzy maszynami EDM do drutu o dużej, średniej prędkości i dużym stożku zależy przede wszystkim od wymaganego wykończenia powierzchni, tolerancji wymiarowej oraz tego, czy geometria części obejmuje strome kąty stożka.

Zasada działania i podstawowa struktura maszyny

System drutowy EDM działa poprzez podawanie cienkiego metalowego drutu — zwykle molibdenu w przypadku maszyn o dużej i średniej prędkości lub mosiądzu w przypadku systemów o niskiej prędkości — w sposób ciągły przez strefę cięcia, podczas gdy impulsowy zasilacz prądu stałego generuje szybką serię wyładowań elektrycznych pomiędzy drutem a przedmiotem obrabianym. Każde wyładowanie powoduje odparowanie mikroskopijnej ilości materiału z powierzchni przedmiotu obrabianego, a płyn dielektryczny (zwykle woda dejonizowana) wypłukuje zerodowane cząstki, jednocześnie chłodząc drut i przedmiot obrabiany. System sterowania CNC przesuwa stół roboczy wzdłuż zaprogramowanych współrzędnych X-Y, a na maszynach z możliwością cięcia stożkowego górna prowadnica drutu może również przesuwać się niezależnie, tworząc cięcia pod kątem. Ponieważ pomiędzy drutem a częścią nie występuje bezpośrednia siła mechaniczna, cienkościenne i delikatne elementy można ciąć bez deformacji.

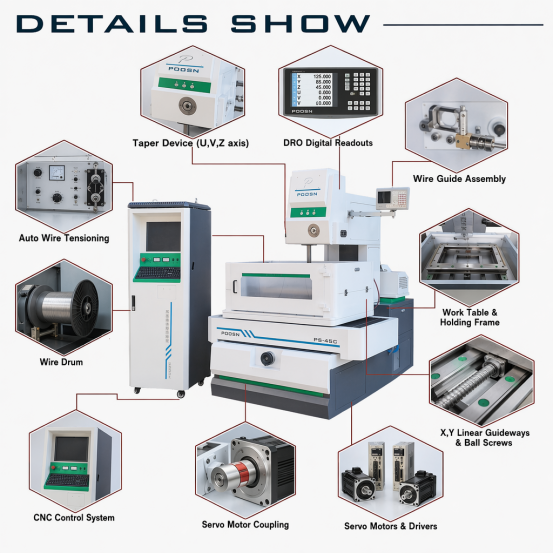

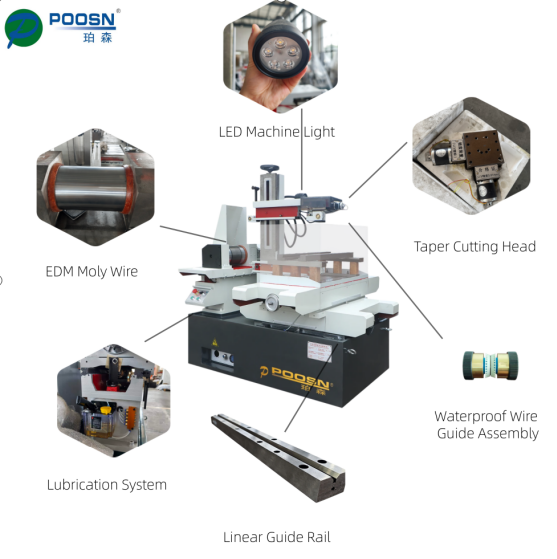

Główne grupy funkcjonalne typowej wycinarki drutowej obejmują układ podawania i odbierania drutu, górne i dolne zespoły prowadnicy drutu, stół roboczy i układ napędu osi, układ cyrkulacji i filtracji płynu dielektrycznego oraz szafę sterowniczą CNC. Poniższy schemat ilustruje rozmieszczenie tych elementów na standardowej ramie maszyny.

W praktyce szpula drutu podaje świeży lub zregenerowany drut w stronę górnej prowadnicy, która ustawia drut dokładnie nad obrabianym przedmiotem, zanim przejdzie on przez cięcie i powróci do dolnej prowadnicy i szpuli odbiorczej. Stół roboczy napędzany serwomotorami w osi X i Y przesuwa zaciśnięty przedmiot względem ustalonej ścieżki drutu zgodnie z zaprogramowaną geometrią części. Płyn dielektryczny jest w sposób ciągły pompowany przez szczelinę cięcia i filtrowany w celu usunięcia zerodowanych zanieczyszczeń, co utrzymuje stabilne warunki rozładowania i pomaga utrzymać stałą jakość cięcia przez długi okres produkcji.

Kluczowy wniosek: Dokładność cięcia wycinarki drutowej EDM zależy od skoordynowanego działania współpracujących ze sobą systemów podawania drutu, prowadnicy, napędu osi i filtracji dielektrycznej, a nie od pojedynczego elementu.

Scenariusze zastosowań i rozważania dotyczące wyboru

Elektrodrążarki drutowe są stosowane w wielu gałęziach przemysłu wszędzie tam, gdzie utwardzane, przewodzące materiały wymagają pocięcia na precyzyjne kształty bez wywoływania naprężeń mechanicznych. Najpopularniejszym zastosowaniem pozostaje produkcja narzędzi i matryc, gdzie drut EDM wycina stemple, matryce i wnęki form ze wstępnie hartowanej stali i półwyrobów z węglików spiekanych. Producenci urządzeń lotniczych i medycznych również polegają na obróbce elektroerozyjnej drutowej przy wytwarzaniu małych, skomplikowanych geometrycznie komponentów, w których wymagane są wąskie tolerancje i krawędzie pozbawione zadziorów. Dostawcy z branży motoryzacyjnej korzystają z elektrodrążenia drutowego do produkcji matryc do tłoczenia i prototypowania komponentów przed przystąpieniem do procesów o większej objętości.

Oceniając A Sprzedam maszynę do cięcia drutu EDM kupujący powinni rozważyć geometrię części (szczególnie, czy wymagane są strome kąty stożka), twardość i grubość ciętych materiałów, wymagane wykończenie powierzchni oraz zakres nienadzorowanej lub zautomatyzowanej pracy, jaką warsztat spodziewa się wykonać. Narzędziownie produkujące głównie płaskie elementy matryc o prostych ściankach często mogą być dobrze obsługiwane przez szybką maszynę drutową EDM, podczas gdy warsztaty regularnie wycinające matryce z kątem pochylenia korzystają z dedykowanej maszyny o dużym stożku.

Kluczowy wniosek: Dopasowanie typu maszyny do geometrii części — zwłaszcza wymagań dotyczących kąta zbieżności i docelowych parametrów wykończenia powierzchni — to najbardziej praktyczny punkt wyjścia przy wyborze sprzętu do elektrodrążenia drutowego.

Porównanie względnej prędkości skrawania dla różnych typów maszyn

Szybkość przetwarzania jest jednym z pierwszych czynników, o które pytają menedżerowie narzędziowni przy porównywaniu sprzętu do obróbki elektroerozyjnej, ponieważ ma ona bezpośredni wpływ na liczbę części, które maszyna może wyprodukować w oknie produkcyjnym. Zamiast podawać dokładne liczby, które różnią się znacznie w zależności od materiału, grubości, średnicy drutu i ustawień impulsu, bardziej przydatne jest przyjrzenie się względnemu położeniu prędkości każdej kategorii maszyn w oparciu o ich typowe założenia projektowe. Wysokoobrotowe maszyny drutowe EDM zostały zaprojektowane przede wszystkim z myślą o wydajności ogólnych prac związanych z wycinaniem sztancującym. Maszyny o średniej prędkości zamieniają część pierwotnej prędkości na lepszą kontrolę i wieloostrzowe przejścia wykańczające. Maszyny o dużym stożku są zoptymalizowane bardziej pod kątem możliwości cięcia pod kątem niż pod kątem maksymalnej prędkości liniowej. Poniższy wykres przedstawia to względne położenie jako prosty wskaźnik ilustracyjny, a nie jako zmierzone dane produkcyjne.

To poziome porównanie jest celowo pokazane jako wskaźnik względny, a nie zestaw dokładnych liczb produkcyjnych, ponieważ rzeczywista prędkość cięcia na dowolnej maszynie drutowej EDM zależy w dużym stopniu od grubości przedmiotu obrabianego, twardości materiału, średnicy drutu, warunków płukania i konkretnych parametrów impulsu wybranych przez operatora. Wykres ilustruje ogólny nacisk na konstrukcję każdej kategorii maszyn: szybkie maszyny EDM drutowe są zwykle wybierane przez warsztaty, w których priorytetem jest wydajność cięcia przy ogólnej obróbce matryc. Maszyny średniej prędkości są pozycjonowane nieco niżej na podstawie czystej prędkości, ponieważ część ich założeń projektowych jest poświęcona strategiom wielu nacięć, które poprawiają wykończenie powierzchni i dokładność wymiarową, a nie maksymalizują szybkość skrawania surowego.

Maszyny o dużym stożku zajmują najniższą pozycję w tym względnym wskaźniku nie dlatego, że są gorszymi maszynami, ale dlatego, że ich konstrukcja mechaniczna — w szczególności wydłużony skok górnej prowadnicy niezbędny do uzyskania dużych kątów stożka — jest zoptymalizowana pod kątem możliwości cięcia pod kątem, a nie maksymalnej prędkości cięcia po prostych ścianach. Warsztat, który potrzebuje głównie płaskich stempli i prostych wkładek matrycowych, zazwyczaj będzie preferował konfigurację o dużej lub średniej prędkości, podczas gdy warsztat, który regularnie produkuje matryce do tłoczenia o kątach pochylenia, będzie cenił możliwość stosowania stożka zamiast marginalnego przyrostu prędkości. Czytanie tego wykresu wraz z rzeczywistymi rysunkami części wytwarzanymi przez warsztat daje o wiele bardziej znaczącą podstawę doboru maszyny niż sama prędkość.

Kluczowy wniosek: prędkość skrawania należy porównać z wymaganiami dotyczącymi wykończenia powierzchni i stożka, ponieważ najszybsza maszyna na papierze nie zawsze najlepiej nadaje się do części o zakrzywionej geometrii.

Trend branżowy: rosnące wykorzystanie zautomatyzowanego przewlekania drutu i pracy bez nadzoru

Jednym z wyraźniejszych trendów omawianych w branży elektroerozyjnej w ostatnich latach jest przejście w kierunku zautomatyzowanych systemów nawlekania drutu, które mogą automatycznie nawlekać drut po przerwie, bez konieczności ręcznego ponownego uruchamiania cięcia przez operatora. Ta funkcja ma znaczenie, ponieważ nieplanowane przerwy w okablowaniu zmuszały maszyny do pozostawienia bezczynności do czasu interwencji, co ograniczało realistyczną ilość produkcji bez nadzoru w nocy lub w weekendy, którą sklep mógł realistycznie wykonać. W miarę jak zautomatyzowane gwintowanie stało się bardziej niezawodne, coraz więcej narzędziowni było w stanie wydłużyć czas pracy bez nadzoru, szczególnie w przypadku form wielogniazdowych i długich programów produkcyjnych. Poniższy wykres liniowy ilustruje tę ogólną trajektorię jako trend jakościowy, a nie jako dokładną statystykę rynkową.

Linia w górę na tym wykresie odzwierciedla ogólny wzór szeroko opisywany w publikacjach branżowych i literaturze producentów: automatyczne nawlekanie drutu zostało przeniesione z funkcji premium, dostępnej głównie w maszynach wyższej klasy, do czegoś, czego coraz częściej oczekuje się nawet w urządzeniach EDM drutu średniej klasy. Postępowi temu towarzyszą szersze ulepszenia czujników wykrywania przerwania przewodu, szybkości reakcji sterowania serwomechanizmem i spójności filtracji płynu dielektrycznego, a wszystko to przede wszystkim zmniejsza częstotliwość przerw w przewodach. Ponieważ występuje mniej przerw, a te, które się zdarzają, są rozwiązywane automatycznie, maszyny można pozostawić pracujące na zmianę bez nadzoru, przy znacznie mniejszym ryzyku zablokowania cięcia przez wiele godzin.

W przypadku narzędziowni i warsztatów trend ten ma praktyczne implikacje wykraczające poza wygodę. Wydłużony czas pracy bez nadzoru zmienia sposób planowania harmonogramów produkcji, umożliwiając rozpoczęcie skomplikowanych, czasochłonnych cięć pod koniec zmiany i pozostawienie ich do zakończenia przez noc. Przesuwa także obowiązki operatora w kierunku konfiguracji maszyny, programowania i weryfikacji jakości, a nie ciągłego monitorowania podczas samego cięcia. Sklepy oceniają nowy maszyna drutowa EDM coraz częściej traktują niezawodność automatycznego gwintowania jako praktyczną, codzienną funkcję, a nie opcjonalny dodatek, szczególnie w zakładach obsługujących wiele maszyn i ograniczonych personelu na zmianę.

Kluczowy wniosek: Niezawodne, zautomatyzowane nawlekanie drutu stało się praktycznym, podstawowym oczekiwaniem dla warsztatów, które chcą wydłużyć czas pracy maszyn bez nadzoru i poprawić ogólną elastyczność planowania produkcji.

Porównanie atrybutów maszyny z widokiem radarowym

Ponieważ wybór maszyny drutowej EDM zwykle polega na zrównoważeniu kilku atrybutów na raz, a nie na optymalizacji pod kątem pojedynczej metryki, porównanie w stylu radaru może pomóc w wyraźniejszej wizualizacji kompromisów niż pojedyncza lista rankingowa. Poniższa tabela porównuje maszyny EDM o dużej, średniej prędkości i dużym stożku pod kątem pięciu powszechnie ważonych atrybutów: dokładności wymiarowej, jakości wykończenia powierzchni, prędkości cięcia, możliwości cięcia stożkowego i typowego poziomu automatyzacji. Każdy atrybut jest oceniany w prostej względnej skali od 1 do 5, odzwierciedlającej ogólną charakterystykę projektu, a nie konkretne przetestowane wartości z dowolnego pojedynczego modelu maszyny. Pogląd ten ma wspierać kierunkowe podejmowanie decyzji, a nie zastępować szczegółowy przegląd specyfikacji technicznych.

Nakładające się kształty w tym porównaniu radarowym pokazują, dlaczego żadnej kategorii jednodrutowej elektrodrążarki nie można ogólnie oznaczyć lepiej niż inne; każdy kształt rozciąga się dalej wzdłuż osi, które odzwierciedlają jego główny cel projektowy. Profil średniej prędkości rozciąga się najdalej w kierunku dokładności i wykończenia powierzchni, zgodnie z jego rolą jako kategorii najczęściej wybieranej do wykańczania przejść na precyzyjnych matrycach i formach. Profil o dużym stożku ciągnie się najdalej w kierunku osi możliwości stożkowania, co odzwierciedla specjalistyczny zakres ruchu mechanicznego wbudowany w te maszyny do cięcia pod kątem. Szybki profil jest umieszczony bardziej centralnie, co odzwierciedla jego rolę jako konia roboczego ogólnego przeznaczenia, a nie maszyny specjalistycznej dla którejkolwiek pojedynczej cechy.

Czytanie takiego wykresu radarowego jest najbardziej przydatne, gdy sklep ustala własną kolejność priorytetów dla tych pięciu atrybutów przed porównaniem maszyn. Narzędziownia produkująca w dużych ilościach proste płytki matrycowe o płaskich ściankach może mieć największy wpływ na prędkość skrawania i poziom automatyzacji, co sprawia, że ​​konfiguracja o dużej prędkości jest rozsądnym punktem wyjścia. Precyzyjna formownia produkująca wnęki o wąskich tolerancjach wykończenia powierzchni prawdopodobnie będzie miała większą dokładność ważenia i wykończenie powierzchni, wskazując na konfigurację o średniej prędkości. Producent tłoczników pracujący przy dużych kątach pochylenia w naturalny sposób przedłoży możliwość stożkowania ponad inne atrybuty. Żadna z tych zasad nie jest absolutna, ale widok radaru pomaga ustrukturyzować rozmowę na temat kompromisu.

Kluczowy wniosek: Żadna kategoria maszyn drutowych EDM nie dominuje pod względem każdego atrybutu, więc kupujący czerpią największą wartość z porównania radarowego, gdy po raz pierwszy oceniają, które atrybuty mają największe znaczenie w przypadku ich własnych części.

Typowa dystrybucja aplikacji w różnych branżach

Maszyny drutowe EDM obsługują dość szeroki przekrój branż produkcyjnych, chociaż obróbka narzędzi i matryc pozostaje z dużym marginesem najbardziej uznanym przypadkiem zastosowania. Poniższy wykres pierścieniowy przedstawia ilustrujący rozkład typowych obszarów zastosowań elektrodrążenia drutowego w oparciu o ogólne wzorce zastosowań w branży, a nie o konkretną ankietę. Ma on dać czytelnikom ukierunkowany kontekst na temat miejsc, w których technologia drutowa EDM jest najintensywniej wykorzystywana, tak aby zespoły zaopatrzeniowe i kierownicy narzędziowni mogli porównać własne wzorce wykorzystania z ogólnym obrazem branży.

Obróbka narzędzi i matryc, w tym tłoczników, matryc do wytłaczania i wnęk do form wtryskowych, zajmuje największy udział w tym ilustracyjnym podziale, który pokrywa się z początkami obróbki elektroerozyjnej jako procesu obróbki opracowanego specjalnie w celu dokładnego i powtarzalnego cięcia hartowanej stali narzędziowej. Zastosowania lotnicze stanowią znaczący segment wtórny, głównie dlatego, że zdolność drutów EDM do cięcia złożonych profili ze stopów o wysokiej wytrzymałości bez powodowania odkształceń termicznych odpowiada wąskim wymaganiom tolerancji powszechnym w przypadku turbin i elementów konstrukcyjnych. Produkcja urządzeń medycznych również stała się znaczącym zastosowaniem niszowym, szczególnie w przypadku małych, skomplikowanych części, takich jak elementy narzędzi chirurgicznych, gdzie ważne są krawędzie pozbawione zadziorów i precyzja wymiarowa.

Pozostała część, pogrupowana jako zastosowania motoryzacyjne i inne, obejmuje produkcję tłoczników do paneli nadwozia i wsporników, a także ogólne prace prototypowe w różnych branżach. Ta szersza kategoria ma tendencję do większych wahań w zależności od ogólnego poziomu działalności produkcyjnej niż w przypadku bardziej wyspecjalizowanych segmentów narzędzi i matryc oraz przemysłu lotniczego, ponieważ zapotrzebowanie na prototypy często podąża za cyklami rozwoju nowych produktów. Sklepy obsługujące głównie klientów z branży motoryzacyjnej lub zajmującej się prototypowaniem ogólnym mogą odkryć, że ich własny zestaw aplikacji bardziej skłania się ku temu segmentowi niż pokazana tutaj ilustracyjna dystrybucja, co jest normalne, biorąc pod uwagę różnorodność baz klientów w różnych regionach i klastrach branżowych.

Kluczowy wniosek: Produkcja narzędzi i matryc pozostaje głównym obszarem zastosowań technologii drutowej EDM, a przemysł lotniczy i kosmiczny oraz urządzenia medyczne stanowią znaczące wyspecjalizowane segmenty.

Wskazówki dotyczące konserwacji zapewniające niezawodne i długotrwałe działanie

Konsekwentna konserwacja zapewnia dokładne cięcie elektrodrążarką drutową przez lata użytkowania produkcyjnego, a większość poniższych praktyk to standardowe zalecenia znajdujące się w dokumentacji serwisowej producenta i najlepszych praktykach narzędziowni, a nie specjalistyczne techniki unikalne dla każdej marki.

1. Regularnie sprawdzaj i wymieniaj prowadnice drutu, ponieważ zużyte prowadnice bezpośrednio wpływają na dokładność cięcia i z czasem mogą powodować nierówną szerokość nacięcia.
2. Monitoruj oporność płynu dielektrycznego i wydajność filtracji, ponieważ zanieczyszczony lub niewłaściwie kondycjonowany płyn zmniejsza stabilność skrawania i może przyspieszyć zużycie podzespołów.
3. Okresowo sprawdzaj kalibrację naprężenia drutu, ponieważ nierówne napięcie jest częstą przyczyną nieplanowanych pęknięć drutu podczas długich przebiegów bez nadzoru.
4. Oczyść i sprawdź styki zasilania, które zużywają się w wyniku ciągłego wyładowania elektrycznego i mogą wpływać na konsystencję iskry, jeśli nie są konserwowane.
5. Regularnie sprawdzaj dokładność pozycjonowania osi, korzystając z odpowiedniego sprzętu pomiarowego, szczególnie po wszelkich znaczących pracach konserwacyjnych lub wymianie podzespołów.
6. Utrzymuj temperaturę otoczenia maszyny w miarę stabilną, ponieważ wahania temperatury mogą wpływać na powtarzalność wymiarów podczas precyzyjnych prac związanych z cięciem.

Włączenie tych kontroli do harmonogramu rutynowej konserwacji, a nie tylko reaktywne rozwiązywanie problemów, pomaga ograniczyć nieplanowane przestoje i zapewnia stałą jakość części we wszystkich seriach produkcyjnych. Narzędziownie, które dokumentują okresy międzyobsługowe oraz prowadzenie drutu gąsienicowego lub historię wymiany styków, również mają tendencję do wychwytywania pojawiających się problemów wcześniej, zanim wpłyną one na tolerancje gotowych części.

Wybór sprzętu z producent drutu EDM dzięki racjonalnemu projektowaniu produktu i spójnym praktykom testowania jakości również odgrywa znaczącą rolę w długoterminowej niezawodności. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, wyspecjalizowany producent z wieloletnim doświadczeniem w badaniach, rozwoju i produkcji sprzętu do obróbki elektroerozyjnej oraz specjalnego sprzętu do przetwarzania, stosuje testy dokładności pozycjonowania każdej obrabiarki przed opuszczeniem fabryki, co jest jednym z praktycznych sposobów, w jaki producenci pracują nad zapewnieniem klientom stałej jakości wyjściowej przez cały okres użytkowania sprzętu. Asortyment produktów firmy obejmuje serie średnioprędkościowych maszyn do cięcia drutem EDM PS-C i DK77-BC, serie szybkich maszyn EDM do cięcia drutem DK77-A i DK77-B oraz serię maszyn EDM do cięcia drutem DK77-D, których produkty sprzedawane są na rynkach krajowych, a wybrane modele są eksportowane do Azji Południowo-Wschodniej, Azji Zachodniej, Europy i obu Ameryk.

Kluczowy wniosek: Planowana konserwacja prowadnic drutu, filtracja dielektryczna i kalibracja naprężenia drutu mają kluczowe znaczenie dla utrzymania dokładnej, powtarzalnej wydajności drutu EDM w dłuższej perspektywie.
