Przewodnik po elektrodrążarkach drutowych EDM: rodzaje, zasada działania i wskazówki dotyczące wyboru

Zrozumienie erozji drutu EDM: typy rdzeni i kluczowe cechy

Elektrodrążarka drutowa należy do szerszej rodziny urządzeń do obróbki elektroerozyjnej, a jej cechą charakterystyczną jest ruchomy drut elektrodowy, który nigdy nie styka się bezpośrednio z przedmiotem obrabianym. Ponieważ materiał jest usuwany raczej poprzez kontrolowane iskrzenie, a nie mechaniczną siłę cięcia, elektrodrążarka drutowa EDM może obrabiać hartowaną stal narzędziową, węglik i inne materiały przewodzące, które w przeciwnym razie stępiłyby lub złamałyby konwencjonalne narzędzia skrawające. Ten bezkontaktowy proces sprawia, że ​​obróbka elektroerozyjna drutem jest preferowanym wyborem w przypadku cienkościennych części i delikatnych profili, gdzie naprężenie zaciskające lub nacisk skrawania mogłyby spowodować odkształcenia.

W praktyce elektrodrążarki drutowe dzieli się na trzy rodziny w zależności od prędkości posuwu drutu i możliwości geometrii cięcia.

• Średnioobrotowe maszyny do cięcia drutowego EDM ponownie wykorzystać drut molibdenowy w powtarzalnych przejściach, równoważąc jakość wykończenia powierzchni z rozsądną prędkością skrawania w przypadku ogólnych prac związanych z narzędziami i matrycami.
• Wysokoobrotowe maszyny drutowe EDM są zoptymalizowane pod kątem szybszego usuwania materiału z prostych dwuwymiarowych profili, co czyni je powszechnymi na halach produkcyjnych, które wymagają krótszych czasów cykli.
• Maszyny EDM do drutu o dużym stożku dodaj większy przesuw osi i szerszy przegub głowicy, aby drut mógł ciąć strome ściany pod kątem, do których nie docierają standardowe konfiguracje.

Wybór pomiędzy tymi kategoriami rozpoczyna się od zrozumienia geometrii części, wymaganej tolerancji wymiarowej oraz tego, czy zadanie obejmuje proste ściany, czy powierzchnie pochylone pod kątem. Narzędziownia produkująca tłoczniki o pionowych ścianach ma inne potrzeby niż warsztatowa wycinarka do wytłaczania ze zwężającymi się kanałami przepływowymi. Dopasowanie typu erodera do rodziny części na wczesnym etapie planowania procesu pozwala uniknąć niepotrzebnego ponownego mocowania i zmniejsza ilość odpadów powstających przy skomplikowanych zadaniach.

Kluczowe dania na wynos: wybór właściwej kategorii elektrodrążarki drutowej EDM przed zaprogramowaniem zadania jest najważniejszym czynnikiem wpływającym na wydajność cięcia i dokładność części.

Jak działa eroder drutowy EDM: zasada i układ konstrukcyjny

Zasada działania elektrodrążarki drutowej EDM koncentruje się na kontrolowanej erozji iskrowej pomiędzy drutem elektrodowym a przewodzącym przedmiotem obrabianym, oba zanurzone lub przepłukane płynem dielektrycznym, takim jak woda dejonizowana. Sterownik CNC napędza stół roboczy X-Y, a na maszynach z możliwością stożkowania także głowicę UV, dzięki czemu drut podąża za zaprogramowanym konturem, podczas gdy tysiące wyładowań na sekundę stopniowo powoduje erozję szczeliny nieco szerszej niż średnica drutu. Płyn dielektryczny służy jednocześnie trzem celom: chłodzi strefę cięcia, wypłukuje zerodowane cząstki i pomaga ustabilizować każde wyładowanie, dzięki czemu proces pozostaje spójny na całej ścieżce cięcia.

Poniższa ilustracja przedstawia główne grupy strukturalne występujące w typowej erodowniku drutowym EDM, przedstawione w uproszczonym układzie trójwymiarowym dla przejrzystości.

W tym układzie drut jest odwijany ze szpuli, przewleczony przez górną prowadnicę, przeciągnięty po obrabianym przedmiocie trzymanym na stole roboczym X-Y i zebrany po przejściu przez dolną prowadnicę, natomiast panel sterowania CNC w czasie rzeczywistym koordynuje ruch osi, parametry wypływu i ciśnienie płukania. W elektrodrążarkach drutowych o dużym stożku górna i dolna głowica prowadząca mogą się obracać niezależnie, co pozwala drutowi pochylać się pod kątem, a nie pozostawać idealnie pionowym, i to właśnie powoduje powstawanie ścianek ciętych pod kątem lub stożkowo, a nie prostych. Sygnał zwrotny serwa stale dostosowuje prędkość posuwu stołu, tak aby odstęp pomiędzy drutem a przedmiotem obrabianym pozostawał w wąskim zakresie niezbędnym do stabilnych wyładowań, zapobiegając pękaniu drutu w przypadku głębokich lub skomplikowanych cięć.

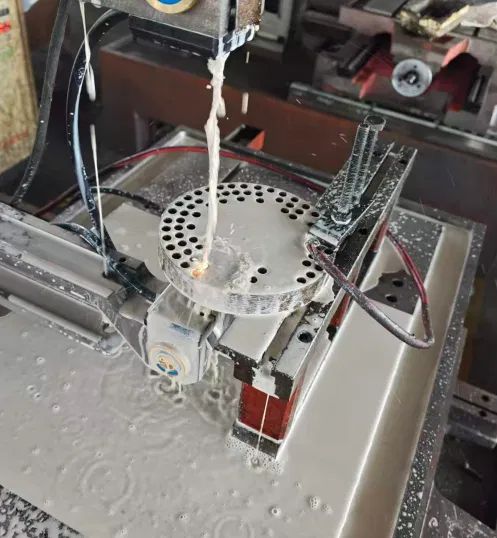

Płyn dielektryczny zalewa strefę cięcia podczas aktywnego przejścia erozyjnego drutu, utrzymując płukanie i chłodzenie szczeliny wylotowej.

Kluczowe dania na wynos: niezależny przegub głowicy prowadzącej to cecha konstrukcyjna, która odróżnia elektrodrążarki drutowe o dużym stożku od standardowych maszyn do cięcia pionowego.

Scenariusze zastosowań i kryteria wyboru

Elektroerarki drutowe służą warsztatom narzędziowym i matrycowym, wytwórcom form, dostawcom komponentów lotniczych, mechanikom urządzeń medycznych i producentom matryc do tłoczenia, głównie dlatego, że w tych branżach rutynowo pracuje się ze stopami hartowanymi i wymagają wąskich tolerancji wymiarowych, których konwencjonalne frezowanie nie zawsze może zagwarantować. Na przykład tłocznia wykorzystuje wycinarkę drutową EDM do wykonywania luzów stempla i matrycy ze stałą, powtarzalną dokładnością w długich seriach produkcyjnych. Dostawcy z branży lotniczej i medycznej często preferują obróbkę erozyjną drutem w przypadku małych, skomplikowanych geometrycznie elementów, w których bezkontaktowe cięcie pozwala uniknąć wywoływania naprężeń w cienkich przekrojach.

Porównanie typowych przypadków użycia obok siebie

Oceniając, która kategoria elektrodrążarki drutowej pasuje do danej linii produkcyjnej, kupujący zwykle biorą pod uwagę cztery czynniki: maksymalny kąt zbieżności wymagany na rysunkach części, docelowy stopień wykończenia powierzchni, akceptowalny czas cyklu na część oraz zakres grubości przedmiotu obrabianego, który warsztat regularnie przetwarza. Warsztat, w którym wykonuje się prace zarówno przy prostych, jak i stożkowych ściankach, czasami standaryzuje elektrodę drutową EDM o dużym stożku, dzięki czemu pojedyncza platforma maszynowa może obsłużyć oba rodzaje prac, zmniejszając potrzebę stosowania wielu dedykowanych maszyn.

Kluczowe dania na wynos: dopasowanie możliwości stożka, wymagań dotyczących wykończenia powierzchni i grubości części do klasy maszyny zapobiega kosztownym ponownym mocowaniu lub operacjom dodatkowym.

Szczegółowe porównanie serii maszyn drutowych EDM

Przed wizualnym porównaniem wydajności warto zrozumieć, co na poziomie praktycznym odróżnia te trzy rodziny maszyn. Średnioobrotowe maszyny do cięcia drutem EDM wykorzystują drut w wielu przejściach, co umożliwia uzyskanie drobniejszych cięć wykańczających po wstępnym przejściu zgrubnym. Szybkie maszyny EDM drutu molibdenowego podają drut molibdenowy w jednym, ciągłym kierunku przy wyższych prędkościach przesuwu, co sprzyja przepustowości w przypadku prostszych dwuwymiarowych kształtów. Maszyny EDM do drutu o dużym stożku są wyposażone w przegubowe głowice prowadzące i wydłużony przesuw osi, dzięki czemu można wytwarzać zakrzywione ściany bez obróbki wtórnej. Poniższy wykres radarowy przedstawia te trzy rodziny obok siebie według czterech kryteriów najczęściej ocenianych przez kupujących.

Przykładowe względne rozmieszczenie rodzin maszyn według czterech kryteriów priorytetu kupującego (nie zmierzone dane laboratoryjne).

Czytając wykres od zewnątrz, rodzina dużych stożków rozciąga się najdalej na osi możliwości stożka, co odzwierciedla specjalnie skonstruowany przegub głowicy prowadzącej, podczas gdy jakość wykończenia powierzchni i wyniki precyzji pozostają porównywalne z rodziną średniej prędkości, ponieważ w obu przypadkach zastosowano podobną logikę wykańczania wieloprzebiegowego. Rodzina narzędzi szybkotnących rozciąga się najdalej na osi prędkości skrawania, ale jest umiejscowiona bliżej środka w zakresie możliwości stożka, co jest zgodne z jej konstrukcją skupiającą się na prostych, szybkich dwuwymiarowych profilach, a nie na geometrii ustawionej pod kątem. Żadna z trzech rodzin nie dominuje jednocześnie nad każdą osią i właśnie dlatego sklepy wybierają między nimi w oparciu o faktycznie produkowany asortyment części, zamiast zakładać, że jedna klasa maszyn jest uniwersalnie lepsza. Warsztat wycinający głównie wkładki do tłoczników o pionowych ścianach na ogół uzyskuje bardziej praktyczną wartość dzięki równowadze prędkości i wykończenia w konfiguracji ze średnią lub dużą prędkością. Warsztat regularnie produkujący matryce do wytłaczania lub kątowe kanały lotnicze czerpie większe korzyści z wytrzymałości osi stożka w konfiguracji o dużym stożku, nawet jeśli wiąże się to z innym rytmem pracy w przypadku prac o prostych ścianach. Na jakość wykończenia powierzchni wszystkich trzech rodzin duży wpływ ma także średnica drutu, liczba przejść wykończeniowych i stan płynu dielektrycznego, a nie sama rodzina maszyn. Precyzja zależy również od jakości sterowania serwomechanizmem, stabilności termicznej łoża maszyny i tego, jak dobrze stół roboczy jest utrzymywany w miarę upływu czasu. Ze względu na te współdziałające zmienne porównanie radarowe należy czytać jako punkt wyjścia do zawężenia kategorii maszyn, a nie jako substytut przeglądu rysunków konkretnych części i objaśnień tolerancji dla zamierzonego zestawu zadań. W warsztatach, które przetwarzają naprawdę zróżnicowane obciążenia, czasami stwierdza się, że standaryzacja na platformie o dużym stożku i po prostu uruchamianie jej w trybie prostej ściany w przypadku zadań bez stożka zmniejsza całkowitą liczbę typów maszyn, które muszą konserwować i programować.

Porównanie funkcji na poziomie serii

Poza kątem stożka, warsztaty porównujące erodówki drutowe o dużym stożku ze standardowymi konfiguracjami często zwracają uwagę na to, jak szeroki jest zakres stożka przy danej grubości przedmiotu obrabianego, ponieważ możliwości zazwyczaj zmniejszają się wraz ze wzrostem grubości materiału. Poziomy wykres słupkowy poniżej ilustruje to względne rozmieszczenie na poziomie koncepcyjnym, pokazując, jak możliwości zakresu stożka zazwyczaj zwiększają się w przypadku przejścia od konfiguracji o średniej prędkości do dedykowanych platform o dużym stożku. Jest to przedstawiane jako ogólny wzorzec odniesienia branżowego, a nie specyfikacja dla dowolnego modelu pojedynczej maszyny. Kupujący powinni zawsze sprawdzić dokładny zakres stożka i ograniczenia grubości w oparciu o opublikowaną kartę specyfikacji konkretnej maszyny przed podjęciem decyzji o zakupie. Mimo to pokazana tutaj względna kolejność odzwierciedla spójny wzór na rynku elektrodrążarek drutowych.

Koncepcyjne porównanie względnego zakresu stożka dla różnych kategorii erodowników drutowych EDM (przykładowe, a nie specyfikacja produktu).

Kluczowe dania na wynos: Erodery drutowe EDM o dużym stożku najdalej poszerzają zakres użytecznego stożka, ale właściwy wybór w dalszym ciągu zależy od rzeczywistego asortymentu części prowadzonego w warsztacie.

Kierunek branży: przyjęcie automatyzacji w operacjach drutu EDM

Oprócz wyboru kategorii maszyn sklepy coraz częściej zwracają uwagę na poziom automatyzacji, jaki obsługuje platforma do elektrodrążarki drutowej, ponieważ czas pracy bez nadzoru bezpośrednio wpływa na ogólną przepustowość sklepu. Automatyzacja nowoczesnych wycinarek drutowych EDM może obejmować automatyczne nawlekanie drutu po przerwie, programowalne procedury wykańczania w wielu przejściach oraz zdalne monitorowanie zadania. Funkcje te zmniejszają ilość interwencji operatora potrzebnej podczas zmiany i pozwalają jednemu technikowi nadzorować wiele maszyn pracujących jednocześnie. Poniższy wykres liniowy przedstawia ogólny, ilustrujący wzór tendencji w zakresie wdrażania funkcji związanych z automatyzacją w sektorze sprzętu do obróbki elektroerozyjnej drutowej w ciągu mniej więcej ostatniej dekady. Jest ona przedstawiana jako trend koncepcyjny, a nie konkretna statystyka zmierzona z jednego źródła.

Konceptualny, ilustrujący trend wdrażania funkcji związanych z automatyzacją na platformach erodowników drutowych EDM na przestrzeni czasu.

Przedstawione tutaj nachylenie w górę odzwierciedla ogólny kierunek, a nie dokładne dane branżowe, ale pokrywa się ze wzorcem, który wielu menedżerów narzędziowni opisuje anegdotycznie: funkcje automatyzacji, które kiedyś były opcjonalnymi aktualizacjami, są obecnie powszechnie dostępne w konfiguracjach elektrodrążarek drutowych średniej i wyższej klasy. W szczególności automatyczne nawlekanie drutu przestało być funkcją premium i stało się oczekiwaniem niemal standardowym, ponieważ bezpośrednio skraca przestoje po zerwaniu drutu podczas długich cykli cięcia bez nadzoru. Programowalne procedury wykańczania wieloprzebiegowego również stały się bardziej dostępne, umożliwiając operatorom jednorazowe definiowanie przejść zgrubnych i wykańczających oraz ponowne wykorzystanie tej logiki w podobnych rodzinach części bez konieczności każdorazowego przeprogramowywania. Możliwości zdalnego monitorowania wzrosły wraz z szerszymi trendami w zakresie łączności fabrycznej, umożliwiając kierownikom sprawdzanie stanu cięcia bez konieczności chodzenia po hali produkcyjnej. Nic z tego nie eliminuje potrzeby zatrudniania wykwalifikowanych operatorów, ponieważ programowanie złożonej geometrii stożkowej i diagnozowanie niestabilności wyładowania w dalszym ciągu wymaga praktycznej wiedzy. Automatyzacja zmienia to, ile rutynowej, powtarzalnej uwagi potrzebuje maszyna podczas normalnego cyklu produkcyjnego, umożliwiając operatorom zarządzanie kilkoma maszynami lub zajmowanie się zadaniami programistycznymi o większej wartości. Sklepy oceniające zakup nowej maszyny EDM do cięcia drutowego coraz częściej pytają konkretnie o te funkcje automatyzacji, obok bardziej tradycyjnych pytań dotyczących zakresu stożka i stopnia wykończenia powierzchni. Aby móc planować warsztat na kilka następnych lat, a nie tylko kolejne zadanie, możliwości automatyzacji warto rozważyć równie poważnie, jak surowa prędkość cięcia. Jest to szczególnie prawdziwe w przypadku sklepów z wyłączonym oświetleniem lub dłuższymi zmianami bez nadzoru, gdzie awaria przewodu, która pozostaje nienaprawiona przez wiele godzin, wiąże się ze znacznie większymi kosztami niż to samo zdarzenie podczas zmiany obsadzonej personelem. Ostatecznie trendy w zakresie wdrażania automatyzacji wzmacniają szerszy wniosek poruszony już w powyższych sekcjach porównawczych: wybór maszyny powinien odzwierciedlać sposób, w jaki sprzęt będzie faktycznie używany na co dzień, a nie tylko jego główne specyfikacje.

Kluczowe dania na wynos: funkcje automatyzacji, takie jak automatyczne nawlekanie drutu, przestały być opcjonalnymi dodatkami i stały się praktycznymi oczekiwaniami w przypadku nowoczesnych platform elektrodrążarskich drutowych.

Dopasowanie wyboru maszyny EDM do Twojego zastosowania

Wybór odpowiedniej maszyny EDM zależy nie tylko od prędkości cięcia czy ceny zakupu. Najlepiej dopasowana konfiguracja powinna odpowiadać materiałowi przedmiotu obrabianego, wymaganej dokładności wymiarowej, geometrii części, oczekiwanej wielkości produkcji i długoterminowym celom produkcyjnym warsztatu. Różne branże i często różne zadania w tym samym warsztacie wymagają różnych konfiguracji elektrodrążenia drutowego, dlatego przed podjęciem decyzji o zakupie warto ponownie sprawdzić, w jaki sposób określone zastosowanie odnosi się do rodzin maszyn już porównanych powyżej.

Do precyzyjnej produkcji form: wybierz elektroerozję drutową o średniej prędkości

Dla producentów form produkujących precyzyjne wkładki, stemple, matryce i inne złożone komponenty narzędzi, preferowanym punktem wyjścia jest zwykle maszyna drutowa EDM o średniej prędkości. Średnioobrotowe maszyny drutowe EDM wykorzystują wiele przejść tnących, aby zrównoważyć wydajność obróbki z mocnym wykończeniem powierzchni i dokładnością wymiarową, co dokładnie odpowiada wymaganiom precyzyjnych form. Takie podejście jest odpowiednie dla warsztatów, w których klienci oczekują stabilnej precyzji, mniejszych nakładów na polerowanie i stałej jakości obróbki w kolejnych seriach produkcyjnych.

Typowe zastosowania obejmują:

• Precyzja molds
• Tłoczniki
• Elementy form wtryskowych z tworzyw sztucznych
• Części mechaniczne o wysokiej tolerancji
• Obróbka węglików spiekanych i stali hartowanej

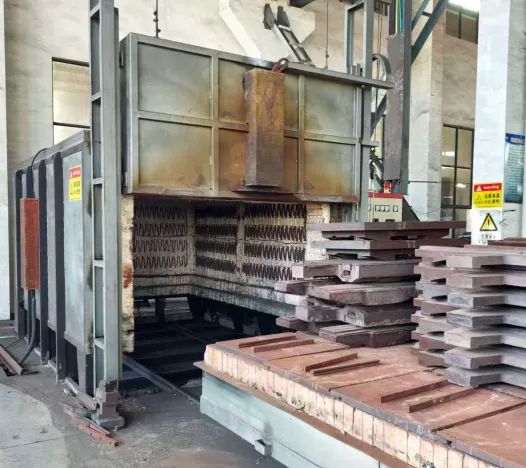

Hartowane płyty ze stali narzędziowej poddawane obróbce cieplnej, rodzaj materiału, drut EDM o średniej prędkości, jest regularnie używany do wykończenia z wąską tolerancją.

Seria POOSN PSC Średnioobrotowe wycinarki drutowe EDM są przeznaczone dla warsztatów, które wymagają wyższej jakości obróbki i stabilnej, powtarzalnej wydajności w precyzyjnych środowiskach produkcyjnych, rozszerzając ofertę urządzeń średniej prędkości opisaną już w porównaniu serii wcześniej w tym artykule.

Wykończenie powierzchni na średnioszybkiej maszynie drutowej EDM nie jest ustalane przez samą maszynę; zależy to w dużej mierze od liczby przejść wykończeniowych zaprogramowanych po wstępnej obróbce zgrubnej. Każde dodatkowe przejście usuwa cieńszą warstwę materiału przy niższej energii wyładowania, co stopniowo wygładza ściankę nacięcia i zawęża osiągalną tolerancję. Ta logika wieloprzebiegowa ma kluczowe znaczenie dla tego, dlaczego w przypadku precyzyjnej obróbki form i matryc preferowane są platformy o średniej prędkości, a nie jednoprzebiegowe cięcie z dużą prędkością. Poniższy wykres kolumnowy ilustruje, na poziomie koncepcyjnym, jak chropowatość powierzchni zazwyczaj ma tendencję spadkową w miarę dodawania dodatkowych przejść wykańczających w wieloprzejściowej konfiguracji drutowej EDM. Jest on przedstawiony jako ilustracyjny wzór odzwierciedlający ogólne zachowanie wieloprzebiegowej obróbki EDM, a nie jako gwarantowany wynik dla dowolnej konkretnej maszyny, materiału lub średnicy drutu.

Koncepcyjny trend chropowatości powierzchni w kolejnych przejściach w wieloprzebiegowym układzie EDM (ogólny zakres odniesienia, a nie stała specyfikacja).

Czytając wykres od lewej do prawej, pierwszy słupek przedstawia przejście cięcia zgrubnego, które przedkłada prędkość usuwania materiału nad jakość powierzchni i zazwyczaj pozostawia stosunkowo szorstką ścianę szczeliny. Drugi słupek odzwierciedla pierwsze przejście wykańczające, podczas którego energia wyładowania jest zmniejszona, a drut przycina cienką warstwę naskórkową, aby skorygować błąd wymiarowy pozostawiony przez zgrubne cięcie. Trzeci i czwarty słupek przedstawiają dodatkowe przejścia wykańczające lub wygładzające, z których każde usuwa coraz mniej materiału przy coraz łagodniejszych ustawieniach wyładowania, dlatego też chropowatość powierzchni w dalszym ciągu ma tendencję spadkową, ale z mniejszą poprawą na każdym etapie. Właśnie ten wzór jest powodem, dla którego precyzyjne formy i matryce skłaniają się ku konfiguracjom elektrodrążenia drutowego o średniej prędkości, które umożliwiają ponowne wykorzystanie drutu w kilku przejściach, zamiast jednoprzejściowej konfiguracji o dużej prędkości, lepiej dostosowanej do bardziej szorstkich profili dwuwymiarowych. Kompromisem jest czas cyklu: każde dodatkowe przejście wykańczające wydłuża czas obróbki, dlatego warsztaty zazwyczaj wstrzymują się z dodawaniem przejść, gdy część osiągnie tolerancję i stopień wykończenia wymagany na rysunku, zamiast zawsze wykonywać maksymalną dostępną liczbę przejść. Średnica drutu, stan płynu dielektrycznego i materiał przedmiotu obrabianego wpływają na dokładne miejsce zatrzymania każdego pręta, dlatego podane tutaj wartości należy czytać jako ogólny zakres odniesienia, a nie stałą specyfikację dla konkretnej maszyny. Grubszy lub twardszy materiał przedmiotu obrabianego zazwyczaj wymaga większej liczby przejść, aby osiągnąć ten sam stopień wykończenia w porównaniu z cieńszą lub bardziej miękką sekcją. Na przykład warsztaty produkujące elementy form wtryskowych z tworzyw sztucznych o wąskich tolerancjach linii podziału często programują trzy lub więcej przejść wykańczających, szczególnie dlatego, że czas polerowania na późniejszym etapie jest kosztowny, a lepsze wykończenie po cięciu zmniejsza ilość pracy ręcznej. Obróbka węglików spiekanych i hartowanej stali narzędziowej przebiega według podobnej logiki, ponieważ te twardsze materiały mogą być bardziej wrażliwe na energię wyładowania i korzystać z delikatniejszej, bardziej stopniowej sekwencji wykańczania. Części mechaniczne o wysokiej tolerancji, przeznaczone do zespołów z ciasnym pasowaniem, również uzasadniają dodatkową liczbę przejść, ponieważ spójność wymiarowa ma bezpośredni wpływ na wydajność późniejszego montażu. Ostatecznie liczba przejść zaprogramowanych na średnioszybkiej maszynie drutowej EDM to praktyczna dźwignia, dzięki której operatorzy mogą dostosowywać zadanie po zadaniu, równoważąc stopień wykończenia wymagany przez część z czasem cyklu, na jaki pozwala harmonogram produkcji.

Kluczowe dania na wynos: precyzyjne prace przy formowaniu zazwyczaj wskazują na średnioszybką maszynę drutową EDM, a programowanie wieloprzebiegowe, a nie sama maszyna, ostatecznie zapewnia wąską tolerancję i jakość wykończenia wymaganą w tej pracy.

Wytyczne dotyczące konserwacji zapewniające długoterminową niezawodność maszyny

Konsekwentna konserwacja pozwala erodierce drutowej zachować dokładność pozycjonowania przez lata produkcji, a nie tylko przez pierwsze miesiące w warsztacie. Na szczególną uwagę zasługuje stan płynu dielektrycznego, ponieważ zanieczyszczony lub wyczerpany płyn ma bezpośredni wpływ na stabilność wyładowania, jakość wykończenia powierzchni i zużycie drutu. Prowadnice drutu i punkty styku zużywają się stopniowo w wyniku ciągłego przesuwania drutu, dlatego okresowa kontrola pozwala wykryć potrzebę wymiany, zanim wykażą się niestabilną jakością cięcia lub nieoczekiwanymi przerwami drutu. Szyny stołu roboczego i śruby kulowe również wymagają regularnego czyszczenia i smarowania, ponieważ nagromadzone w tych obszarach zanieczyszczenia są częstą przyczyną stopniowego spadku dokładności, której można zapobiec.

Poniższy wykres pokazuje, gdzie zwykle spędza się czas na rutynową konserwację wycinarki drutowej EDM, w oparciu o ogólną praktykę warsztatową, a nie konkretne badanie czasowe, dzięki czemu sklepy mogą planować harmonogramy konserwacji wokół obszarów, które najczęściej wymagają uwagi.

Ogólny podział czasu konserwacji rutynowej na typowe kategorie zadań (ilustracyjny wzór praktyki warsztatowej).

Serwisowanie płynów dielektrycznych i filtrów niezmiennie zajmuje największą część rutynowej konserwacji, co odzwierciedla bezpośredni wpływ czystości płynu na każde cięcie wykonywane przez maszynę. W przypadku zaniedbania filtracji, erodowane cząstki ponownie krążą w zbiorniku i mogą powodować niespójne zachowanie przy wyładowaniu, widoczne jako nierówne wykończenie powierzchni lub niewyjaśnione przerwy w przewodzie w trakcie pracy. Na drugim miejscu znajduje się kontrola prowadzenia drutu i naprężenia, ponieważ elementy te podlegają ciągłemu zużyciu mechanicznemu podczas przesuwania drutu i bezpośrednio wpływają na dokładność pozycjonowania wzdłuż ścieżki cięcia. Kontrola styków elektrycznych i podawania drutu ma znaczenie, ponieważ uszkodzone styki powodują zmiany rezystancji, które mogą zdestabilizować czas rozładowania, szczególnie w przypadku dłuższych przebiegów bez nadzoru. Czyszczenie łóżek i szyn, chociaż zajmuje mniej czasu niż zwykle, ma nadmierny, długoterminowy wpływ na dokładność maszyny, ponieważ nagromadzone w tych obszarach zanieczyszczenia powodują raczej powolne, trudne do zdiagnozowania odchylenia w pozycjonowaniu niż oczywistą usterkę. Kontrole oprogramowania i kalibracji uzupełniają listę i są zazwyczaj najszybsze z pięciu kategorii, ale pomijanie ich na dłuższy czas może spowodować, że drobne błędy przesunięcia nałożą się na wiele zadań. Sklepy, które tworzą kalendarz konserwacji wokół tego ogólnego przydziału, mają tendencję do wychwytywania pojawiających się problemów przed przerwaniem produkcji, zamiast reagować dopiero po zerwaniu przewodu lub odrzuceniu części. Warto zauważyć, że rzeczywisty czas spędzony w każdej kategorii będzie się różnić w zależności od środowiska warsztatu, jakości wody, intensywności obciążenia i liczby godzin pracy maszyny w tygodniu. Zakład prowadzący niemal ciągłą produkcję wielozmianową będzie zazwyczaj musiał serwisować płyn dielektryczny i filtry częściej, niż sugeruje to ogólny schemat pokazany tutaj. Połączenie udokumentowanego dziennika konserwacji z zalecanymi przez producenta okresami międzyobsługowymi daje najbardziej wiarygodną podstawę do planowania, zamiast polegać wyłącznie na ustalonej dacie kalendarzowej. Testowanie dokładności pozycjonowania podczas uruchamiania i okresowo po jego uruchomieniu pozostaje jednym z najbardziej bezpośrednich sposobów potwierdzenia, że ​​nagromadzone zużycie nie zaczęło wpływać na jakość części.

Kluczowe dania na wynos: Zarządzanie płynem dielektrycznym i kontrola prowadnicy drutu łącznie odpowiadają za ponad połowę rutynowych prac konserwacyjnych elektrodrążarki drutowej EDM, a zaniedbanie któregokolwiek z nich jest częstym źródłem przestojów, których można uniknąć.

Wybór niezawodnego producenta elektrodrążarek drutowych EDM

Oceniając producenta lub dostawcę elektrodrążarki drutowej, sklepy zazwyczaj patrzą poza arkusz specyfikacji na sposób projektowania, testowania i obsługi maszyny po zakupie. Spójność procesu produkcyjnego ma tutaj znaczenie, ponieważ dwie maszyny zbudowane według tej samej specyfikacji nominalnej mogą zachowywać się inaczej w terenie, jeśli dokładność pozycjonowania nie zostanie sprawdzona na każdym egzemplarzu przed wysyłką. Producent posiadający własne możliwości w zakresie badań, rozwoju i produkcji jest często lepiej przygotowany do udoskonalenia sterowania podawaniem drutu, przegubu głowicy prowadzącej i oprogramowania sterującego w kolejnych generacjach produktów, zamiast całkowicie polegać na podsystemach innych firm.

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd to jeden z przykładów producenta skupionego wokół tego rodzaju specjalizacji, z wieloletnim doświadczeniem skoncentrowanym szczególnie na obróbce elektroerozyjnej i specjalnym sprzęcie do przetwarzania. Asortyment produktów firmy obejmuje kategorie omówione w tym artykule: serie PS-C i DK77-BC zaspokajają potrzeby w zakresie cięcia drutem EDM o średniej prędkości, serie DK77-A i DK77-B są przeznaczone do zastosowań związanych z cięciem drutem z dużą prędkością, a seria DK77-D jest przeznaczona do cięcia drutem o dużym stożku. Każda obrabiarka wyprodukowana przez firmę przechodzi testy dokładności pozycjonowania przed opuszczeniem fabryki, co odzwierciedla szerszą kwestię branżową przedstawioną wcześniej w tym artykule na temat tego, dlaczego weryfikacja dokładności ma znaczenie dla długoterminowej niezawodności. Produkty firmy są dystrybuowane na terenie całego kraju, a wybrane modele docierają do klientów w Azji Południowo-Wschodniej, Azji Zachodniej, Europie i obu Amerykach, co daje jej doświadczenie w obsłudze elektrodrążarki drutowej w różnych środowiskach operacyjnych i zastosowaniach części.

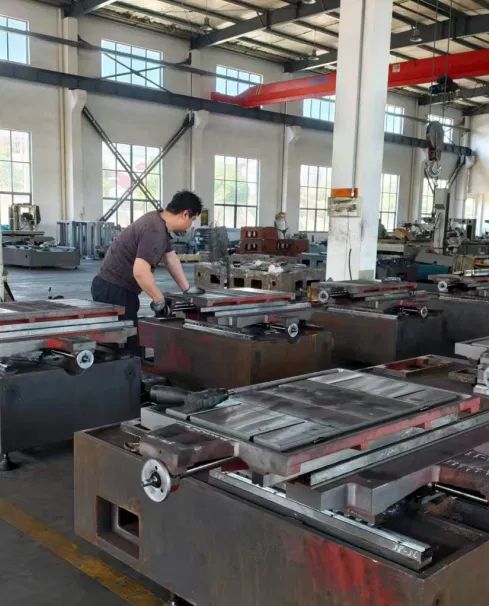

Montaż i sprawdzanie łóżek maszynowych na hali produkcyjnej przed ostatecznym montażem i testowaniem dokładności.
