Drut EDM dla przemysłu lotniczego: Przewodnik precyzyjnego cięcia kluczowych komponentów

Twój warsztat otrzyma partię płytek blokujących łopatki turbiny Inconel 718, stos tytanowych uszczelek przeciwpożarowych oraz zestaw hartowanych wkładek D2 do matrycy do kucia podwozia. Rysunek wymaga tolerancji profilu w zakresie ±0,005 mm, wykończenia powierzchni lepszego niż Ra 0,8 µm i warstwy przetworzonej pozbawionej mikropęknięć. Harmonogram produkcji przewiduje siedem dni.

Dzięki takim wymaganiom elektroerozja drutowa zajmuje tak stabilne miejsce w produkcji lotniczej. Elektroerozja drutowa – również pisana metodą wycinania drutowego EDM lub WEDM – usuwa materiał pod wpływem kontrolowanych wyładowań elektrycznych w płynie dielektrycznym, dzięki czemu twardość i wytrzymałość przedmiotu obrabianego nie ograniczają procesu w taki sam sposób, w jaki ograniczają frezowanie lub szlifowanie. Materiały, które są trudne lub niemożliwe do cięcia za pomocą narzędzia krawędziowego, można nadal przyciąć do gotowego profilu. Warsztaty lotnicze od dziesięcioleci polegają na tym procesie w przypadku szczelin w kształcie jodły, elementów chłodzących, precyzyjnych wsporników, pierścieni uszczelniających i cienkościennych obudów, gdzie zadziory, odkształcenia narzędzi i przypalenia przy szlifowaniu są niedopuszczalne.

W tym przewodniku dowiesz się, jak proces przebiega na materiałach lotniczych, gdzie leżą praktyczne granice tolerancji, wykończenia powierzchni i integralności powierzchni, jaką klasę maszyny warto wziąć pod uwagę dla danej rodziny części i co sprawdzić przed złożeniem zamówienia – łącznie z próbą cięcia na własnym materiale.

Dlaczego drut EDM jest używany w komponentach lotniczych

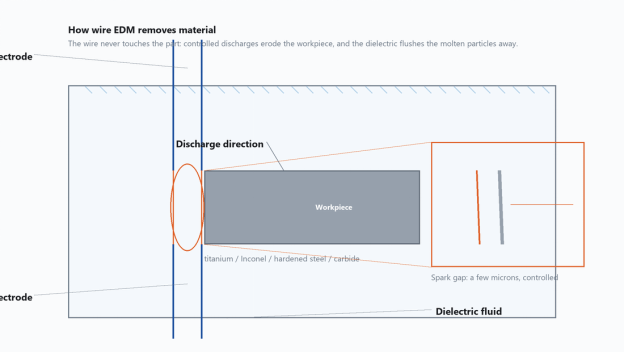

Drut EDM wytwarza każde wyładowanie pomiędzy cienkim drutem elektrodowym pod napięciem a przedmiotem obrabianym, przy czym strefa cięcia jest zanurzona w płynie dielektrycznym (lub przepłukiwana przez niego). Drut nigdy nie dotyka części, iskiernik jest utrzymywany w odległości kilku mikronów, a dielektryk odprowadza stopione cząstki. Ponieważ siła skrawania wynosi zasadniczo zero, cienkie ścianki nie wyginają się, delikatne elementy nie rozdzierają się i nie ma narzędzia krawędziowego, które mogłoby wykruszyć lub złamać. To właśnie sprawia, że ​​wycinarka drutowa CNC w naturalny sposób nadaje się do obróbki części, które w przeciwnym razie uległyby odkształceniu pod obciążeniem mechanicznym.

W pracy w przemyśle lotniczym najważniejsze są cztery cechy:

• Twardość materiału nie jest barierą. Całkowicie hartowana wkładka ze stali narzędziowej, odlewana obudowa z Inconelu i podkładka ścieralna z węglika spiekanego mogą być cięte na tej samej maszynie; zmienia się osiągalna prędkość posuwu, a nie wykonalność.
• Strefa wpływu ciepła jest cienka. Ponieważ każde wyładowanie trwa tylko mikrosekundy, a dielektryk natychmiastowo hartuje powierzchnię, dotknięta warstwa jest znacznie cieńsza niż przy cięciu laserem lub plazmą.
• Nie ma zadziorów mechanicznych. Warstwa przetworzonego jest jednolita wzdłuż konturu i można ją kontrolować za pomocą przejścia przycinającego zamiast wykańczania ręcznego.
• Cięcie stosów jest praktyczne. Kilka cienkich arkuszy można połączyć i pociąć w jeden stos, co zwiększa wydajność w przypadku płytek uszczelniających i podkładek.

W przypadku każdej nowej części w ramach planowania produkcji lotniczej przeprowadza się analizę typu „wyprodukuj lub kup” oraz porównanie procesów. Najczęstszym porównaniem jest elektroerozja drutowa z frezowaniem CNC, cięciem laserowym i strumieniem wody ze ścierniwem dla tej samej geometrii.

Materiały lotnicze odpowiednie do drutu EDM

W produkcji lotniczej wykorzystuje się wąską rodzinę wysokowydajnych stopów, a większość z nich jest trudna w obróbce konwencjonalnymi metodami: stopy tytanu, superstopy na bazie niklu, stale o wysokiej wytrzymałości, węglikowe materiały narzędziowe i aluminiowe stopy płatowców. Każda grupa zachowuje się inaczej w szczelinie EDM, a różnice te wpływają na prędkość posuwu, napięcie drutu i ustawienia płukania. Elektroerozyjna maszyna do cięcia metalu nie jest zależna od krawędzi skrawającej, więc twardość jej nie blokuje, ale przewodność cieplna, temperatura topnienia i sposób ponownego zestalenia materiału nadal kształtują wynik.

Poniższa tabela podsumowuje typową reakcję tych materiałów na sprzęt WEDM o średniej i dużej prędkości, wykorzystujący elektrodę z drutu molibdenowego i standardowe parametry cięcia.

Względna prędkość obróbki zgrubnej ma znaczenie przy planowaniu produkcji. Poniższy ranking ma charakter jakościowy i stanowi wskazówkę przy planowaniu, a nie wartości zmierzone — rzeczywisty wynik zależy od wysokości przedmiotu obrabianego, średnicy drutu, warunków płukania i ustawień generatora.

Ranking ten ma konsekwencje praktyczne. Praca w aluminium może przebiegać kilka razy szybciej niż w przypadku równoważnej pracy z węglikiem. Te same różnice wpływają na wybór maszyny: zakład zajmujący się obróbką głównie superstopów korzysta z precyzyjnej kontroli impulsów i solidnego podawania drutu, podczas gdy warsztat zajmujący się obróbką aluminium i stali może obsługiwać prostsze maszyny z większą wydajnością. Wyjaśnia również, dlaczego strategie wielu cięć są standardem w przemyśle lotniczym i kosmonautycznym — pierwsze cięcie ustala kształt, a jedno lub dwa przejścia przycinające poprawiają wykończenie i usuwają większość warstwy przetworzonej. W przypadku części tytanowych i Inconel te przebiegi trymowania często decydują o różnicy między częścią odrzuconą a zatwierdzoną.

Cztery praktyczne uwagi przed ustawieniem parametrów:

• Proszek tytanowy z nacięcia ma działanie ścierne; dokładnie przefiltruj dielektryk i wymieniaj media filtracyjne zgodnie z harmonogramem.
• Nadstopy na bazie niklu mogą twardnieć podczas pracy, jeśli cięcie się zatrzyma; utrzymuj stabilne ciśnienie płukania i obserwuj napięcie szczeliny.
• Węglik powinien być cięty nowym lub prawie nowym drutem, aby uniknąć stożkowania spowodowanego zużyciem drutu.
• W przypadku części aluminiowych ułożonych w stos należy dodać górny arkusz ochronny, aby chronić pierwszą warstwę przed uszkodzeniem przez wejście przewodu.

Drut EDM vs frezowanie CNC, cięcie laserowe i waterjet

Ważnym odczytaniem tej tabeli nie jest to, że drut EDM wygrywa każdą linię. Frezowanie jest często szybsze w przypadku dużych kieszeni z miękkiego materiału, a strumień wody jest preferowany w przypadku bardzo grubych płyt, gdzie wykończenie powierzchni nie jest krytyczne. Drut EDM sprawdza się najlepiej, gdy część jest cienka, skomplikowana, wykonana z utwardzanego materiału lub cięta w stos, gdzie jakość krawędzi musi być identyczna w wielu warstwach.

W praktyce części lotnicze są często produkowane w drodze łączenia procesów. Element można frezować w celu usunięcia materiału sypkiego, poddać obróbce cieplnej, a następnie przyciąć drutem do ostatecznego kształtu. Ta hybrydowa trasa skraca czas cyklu i zachowuje precyzję cech zależnych od twardości. Ponieważ proces przebiega bezobsługowo już po pierwszym ustawieniu, jeden operator może nadzorować kilka maszyn poza godzinami szczytu, co poprawia wykorzystanie maszyn.

Tolerancje, wykończenie powierzchni i integralność powierzchni

Rysunki lotnicze kontrolują trzy cechy związane z powierzchnią: dokładność wymiarową, chropowatość powierzchni i integralność metalurgiczną. Drut EDM rozwiązuje je głównie poprzez liczbę przejść. Pierwsze przejście to cięcie zgrubne; każde kolejne przejście przebiega z niższą energią z przesunięciem i poprawia wykończenie oraz usuwa większość warstwy przetworzonego. System sterowania utrzymuje tę samą ścieżkę drutu dla każdego przejścia, więc pomiędzy przejściami zmieniają się energia impulsu, przesunięcie i prędkość posuwu.

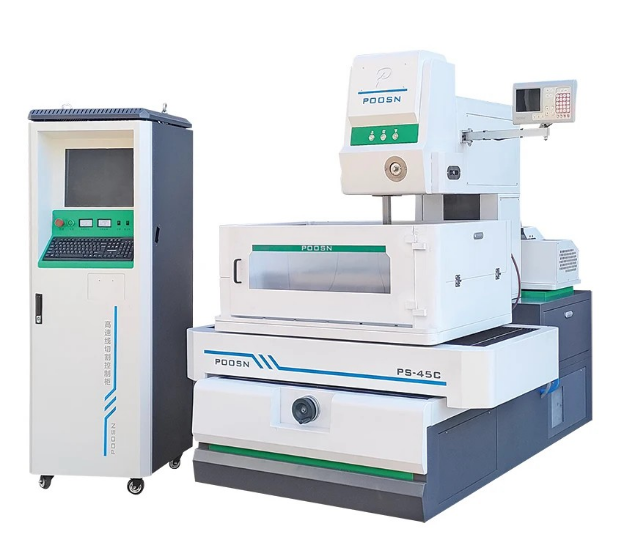

Ile przejść wymaga dana część i jakie wykończenie można uzyskać, zależy od maszyny, materiału, sztywności przedmiotu obrabianego i ustawień generatora. Dlatego praktycznym sposobem sprawdzenia tego jest wykonanie testu cięcia na własnym przedmiocie. Dla porównania, opublikowana linia bazowa serii POOSN to dokładność obróbki od 0,02 mm do ±0,012 mm w najnowszej iteracji, przy chropowatości powierzchni do Ra ≤ 1,2 μm.

Integralność powierzchni jest czynnikiem oddzielającym obróbkę drutową EDM w przemyśle lotniczym od ogólnego cięcia drutu. Warstwa przetworzona — warstwa biała — to cienka, ponownie zestalona warstwa pozostawiona na krawędzi cięcia po zgrubnym przejściu. W praktyce przemysłowej często zgłasza się, że po zgrubnym cięciu pozostawia białą warstwę o grubości od 15 do 30 μm, w zależności od energii impulsu; cięcie przycinające zwykle obniża go poniżej około 5 μm, a dokładne wykończenie przechodzi ponownie niżej. Jeżeli w warstwie tej występują mikropęknięcia, może ona stać się miejscem inicjacji zmęczenia tarczy turbiny lub wspornika konstrukcyjnego. Praktyczne konsekwencje są takie same, niezależnie od dokładnej liczby: certyfikowana część lotnicza powinna zwykle przejść co najmniej jedno przejście przycinające po obróbce zgrubnej, a dopuszczalny limit białej warstwy powinien być określony w zamówieniu lub na rysunku.

Kupujący powinni poprosić o ocenę metalurgiczną po zakwalifikowaniu nowego procesu lub materiału. Standardową praktyką jest przecięcie części, wypolerowanie i wytrawienie przekroju, zbadanie krawędzi pod mikroskopem i zapisanie wyniku. Ocena staje się częścią raportu z inspekcji pierwszego artykułu i jest zachowywana przez cały okres obowiązywania programu.

Cięcie stożkowe ma swój własny wpływ na integralność powierzchni. Kiedy drut biegnie pod kątem, droga wyładowania jest dłuższa po jednej stronie, co zmienia lokalne wykończenie i może pozostawić matową krawędź na wewnętrznym promieniu. Maszyny zaprojektowane do dużych kątów zbieżności redukują ten problem, utrzymując prowadnice drutu blisko przedmiotu obrabianego i utrzymując spójne spłukiwanie po obu stronach – szczegół mający znaczenie w przypadku skośnych powierzchni uszczelniających i podobnych elementów. Tam, gdzie część wymaga dużego kąta stożka, może być wymagana maszyna WEDM o dużym stożku; na maszynach standardowych możliwość stożkowania jest znacznie mniejsza.

Jak wybrać maszynę drutową EDM dla przemysłu lotniczego

W przemyśle lotniczym powszechne są trzy klasy wycinarek drutowych EDM: elektroerozja drutowa o dużej prędkości, elektroerozja drutowa o średniej prędkości i elektroerozja drutowa o dużym stożku. Maszyna o średniej prędkości jest często uważana za odpowiednią opcję w przypadku sprzętu lotniczego, który wymaga wąskich tolerancji i kontrolowanego wykończenia powierzchni, ponieważ równoważy dokładność, wykończenie i koszty operacyjne. Maszyny o dużej prędkości pozostają przydatne do obróbki zgrubnej, przygotowania narzędzi i tańszego prototypowania. Obrabiarki o dużym stożku stosuje się tam, gdzie sama geometria wymaga dużego kąta. Ponieważ właściwy wybór zależy od składu części, wybór należy rozpocząć od pracy, a nie od pojedynczej specyfikacji.

Zacznij od koperty roboczej. Części lotnicze mogą być zaskakująco duże – na przykład tytanowy element ramy może mieć ponad metr średnicy – ​​ale większość precyzyjnych części mieści się wygodnie w średniej wielkości kopercie. Poniższa lista kontrolna jest tą, którą zalecamy stosować przy porównywaniu ofert:

• Wypisz każdą rodzinę części z jej rozmiarem koperty, materiałem, kątem zbieżności i wymaganym wykończeniem.
• Oblicz metry cięcia miesięcznie, aby wybrać jedną maszynę lub dwie.
• Upewnij się, że maszyna może pracować bez nadzoru, łącznie z niezawodnym automatycznym nawlekaniem drutu.
• Przed złożeniem zamówienia poproś o test cięcia rzeczywistego materiału i geometrii.
• Porównaj program szkoleniowy i czas reakcji na części zamienne pomiędzy dostawcami.

Poza klasą maszyny liczy się konfiguracja: bardzo precyzyjna oś serwo ze sprzężeniem zwrotnym w skali szklanej, automatyczna kontrola naprężenia drutu, dielektryczny moduł chłodzący zapewniający stabilność termiczną oraz system filtrów, który jest łatwy w serwisowaniu. Wielu kupujących prosi również o bibliotekę przechowywanych parametrów uporządkowaną według materiałów, dzięki czemu operatorzy nie muszą przebudowywać ustawień dla każdego nowego stopu. EDM drutowy o wysokiej dokładności nie jest jednym numerem części; jest to połączenie mechanicznego ustawienia, jakości sterowania i zdolności operatora do odczytania warunków szczeliny.
