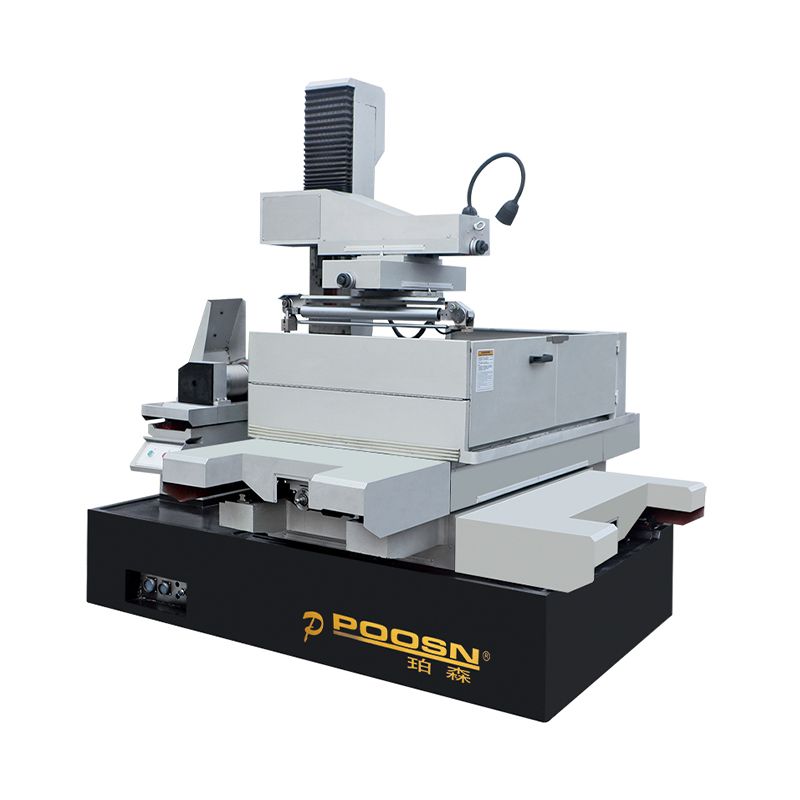

W dziedzinie precyzyjnej produkcji form i złożonej obróbki części technologia obróbki elektroerozyjnej o dużym stożku (WEDM) niezmiennie zajmuje kluczową pozycję. Wykorzystując swoje głębokie dziedzictwo przemysłowe i nieustanne dążenie do ograniczeń w zakresie obróbki, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. opracowało DK55D Duży stożek tnący WEDM . Ta maszyna to nie tylko kulminacja wiedzy o konstrukcji mechanicznej i sterowaniu elektrycznym; służy jako potężne narzędzie do rozwiązywania złożonych wyzwań związanych z obróbką skomplikowanych geometrii przestrzennych.
I. Podstawowa architektura techniczna systemu obróbki dużych stożków DK55D
Model DK55D został pierwotnie zaprojektowany w celu przezwyciężenia ograniczeń związanych z kątami cięcia osiągalnymi przez tradycyjne wycinarki drutowe EDM. Podczas procesu badawczo-rozwojowego firma Taizhou Xinchengyang skupiła się szczególnie na optymalizacji koordynacji i synergii czteroosiowego systemu połączeń przestrzennych maszyny.
Ulepszony czteroosiowy system połączeń: DK55D osiąga sprzężenie głębokie na czterech osiach współrzędnych: X, Y, U i V. Dzięki zastosowaniu precyzyjnych algorytmów sterowania system zapewnia, że kompensacja położenia przestrzennego drutu elektrodowego osiąga dokładność na poziomie mikronów podczas cięcia części stożkowych o dużym kącie.
Precyzyjny mechanizm prowadnicy oscylacyjnej: W przeciwieństwie do standardowych obrabiarek, obróbka dużych stożków wymaga, aby prowadnice drutu (dysze) charakteryzowały się wyjątkową elastycznością i stabilnością położenia. Konstrukcja głowicy oscylacyjnej zaprojektowana przez Xinchengyang utrzymuje stałe napięcie drutu elektrodowego nawet w warunkach ekstremalnego nachylenia kątowego, skutecznie zapobiegając problemom, takim jak pękanie drutu lub prążki powierzchniowe często spowodowane nadmiernymi kątami cięcia.
Łóżko maszyny o dużej sztywności: Aby wytrzymać siły boczne powstające podczas operacji skrawania o dużym stożku, łoże maszyny jest zbudowane z żeliwa o wysokiej wytrzymałości, które przeszło wiele etapów starzenia, co fizycznie wzmacnia ogólną stabilność procesu obróbki.
II. Taizhou Xinchengyang: Zalety procesu i kontrola jakości
Produkując DK55D, firma Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. wpaja filozofię „rygorystyki” na każdym etapie procesu produkcyjnego.
Naukowy projekt produktu: Konstrukcja maszyny zapewnia staranną równowagę pomiędzy dynamiką płynów a strukturą mechaniczną, zapewniając, że płyn dielektryczny może skuteczniej wypłukiwać resztki metalu i erodowane cząstki podczas operacji obróbki stożkowej.
Zaawansowana obróbka i kontrola: Wspierany przez szeroką gamę zaawansowanego sprzętu do obróbki, Xinchengyang poddaje każdy element DK55D precyzyjnemu szlifowaniu i wykańczaniu. Testowanie dokładności położenia przeprowadzone przed wysyłką nie jest zwykłą formalnością; zamiast tego wykorzystuje precyzyjne instrumenty, takie jak interferometry laserowe, do weryfikacji i gwarantowania dokładności kroku każdej pojedynczej osi. Integracja wiedzy technicznej: Firma przełożyła lata praktycznego doświadczenia w obróbce na kod logiczny systemu sterowania, umożliwiając DK55D obsługę obróbki wgłębień o nieregularnych kształtach i geometrii o zmiennym stożku z wyjątkową łatwością i sprawnością.
III. Porównanie charakterystyki obróbki drutowej DK55D o dużym stożku
Aby zapewnić bardziej intuicyjne zrozumienie technologicznego położenia DK55D, w poniższej sekcji przedstawiono analizę porównawczą różnych wymiarów w porównaniu ze standardowymi modelami maszyn:
| Wymiar funkcji | Standardowa maszyna WEDM | DK55D Duży stożek WEDM (Xinchengyang) |
| Przestrzenne stopnie swobody | Skupiony głównie na planarnym przetwarzaniu 2D | Zoptymalizowany pod kątem konturów przestrzennych 3D i dużych kątów stożka |
| Przesuw osi U/V | Ograniczony skok, ograniczony do mikrokompensacji | Niezależna konstrukcja o długim skoku, obsługująca przechylanie pod dużym kątem |
| Mechanizm głowicy prowadzącej | Montaż stały lub głowica pływająca o małym zasięgu | Elastyczny, precyzyjny mechanizm przechylający i obrotowy |
| Złożoność algorytmu | Podstawowa interpolacja liniowa i kołowa | Zaawansowana czteroosiowa jednoczesna kompensacja połączenia |
| Zastosowanie przemysłowe | Konwencjonalne tłoczniki i proste komponenty | Formy odlewnicze, rury o zmiennej średnicy, części lotnicze |
IV. Szerokość i głębokość pól zastosowań
Elektrodrążarka drutowa DK55D o dużym stożku umożliwia znacznie więcej niż tylko „cięcie pod kątem”; jego prawdziwa wartość polega na zdolności do rozwiązywania złożonych problemów związanych z przetwarzaniem, którym nie można sprostać za pomocą konwencjonalnego frezowania lub standardowych metod wycinania drutowego EDM:
Formy do odlewania ciśnieniowego na dużą skalę: W przypadku skomplikowanej obróbki kątów pochylenia DK55D może wykonywać precyzyjne cięcia stożkowe w jednym przejściu.
Komponenty lotnicze i obronne: W przypadku części konstrukcyjnych wyposażonych w wyspecjalizowane kanały przepływu powietrza lub zmienne przekroje poprzeczne, możliwość jednoczesnego sterowania w 4 osiach maszyny stanowi idealne rozwiązanie.
Precyzyjne koła zębate i wielowypusty: Wykorzystując swoje możliwości precyzyjnego pozycjonowania, maszyna jest specjalistyczna w obróbce elementów przekładni o określonych wymaganiach dotyczących stożka.
V. Często zadawane pytania: Często zadawane pytania techniczne dotyczące obróbki dużych stożków na DK55D
P1: W jaki sposób zapewniana jest jakość wykończenia powierzchni podczas cięcia o dużym stożku?
O: Kluczem do osiągnięcia doskonałego wykończenia powierzchni jest precyzyjna kontrola naprężenia drutu elektrodowego i stabilność zasilania impulsowego. Taizhou Xinchengyang zoptymalizował konstrukcję prowadnicy drutu, aby zminimalizować wibracje podczas cięcia pod dużym kątem; to, w połączeniu z zasilaczem prądu stałego o wysokiej częstotliwości, zapewnia równomierną szczelinę wyładowczą, znacznie poprawiając w ten sposób jakość powierzchni.
P2: Jakie zalety oferuje DK55D podczas obróbki części o zmiennym stożku (np. części o różnych profilach górnym i dolnym)?
O: Możliwość ta zależy od mocy obliczeniowej systemu sterowania. DK55D przyjmuje złożone dane geometryczne i automatycznie oblicza konkretną ścieżkę cięcia dla każdej warstwy przekroju poprzecznego, zapewniając płynne przejście w punktach połączenia pomiędzy górnym i dolnym profilem, bez powodowania podcięć lub podcięć.
P3: Jak sztywność mechaniczna maszyny wpływa na obróbkę pod dużym kątem?
O: Podczas obróbki pod dużym kątem drut elektrodowy wywiera boczną składową siły na obrabiarkę. Jeśli łoże maszyny nie ma wystarczającej sztywności, siła ta może powodować drobne odkształcenia, powodując błędy obróbki wykraczające poza dopuszczalny zakres tolerancji. DK55D, wyprodukowany przez firmę Xinchengyang, wykorzystuje naukowo opracowaną konstrukcję korpusu maszyny, aby skutecznie przeciwdziałać tym naprężeniom, gwarantując w ten sposób stałą dokładność obróbki przez dłuższe okresy pracy.
P4: Jakie konkretne aspekty są uwzględniane podczas testów dokładności pozycjonowania przeprowadzanych przed wysyłką do fabryki?
O: Schemat testów obejmuje zarówno statyczną dokładność geometryczną (np. płaskość stołu roboczego, prostopadłość każdej osi), jak i dokładność pozycjonowania dynamicznego. Przeprowadzając testy dwukierunkowe pełnego skoku, mamy pewność, że każda maszyna dostarczona do klienta spełnia rygorystyczne standardy wymagane w zastosowaniach związanych z obróbką o wysokiej precyzji.
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. będzie w dalszym ciągu pogłębiać swoją wiedzę specjalistyczną w zakresie technologii obróbki precyzyjnej; jego rozwiązanie do obróbki dużych stożków — skupione wokół DK55D — umożliwia obecnie coraz większej liczbie przedsiębiorstw produkcyjnych przezwyciężanie wąskich gardeł w procesach i realizację bardziej wymagających projektów produktów.
