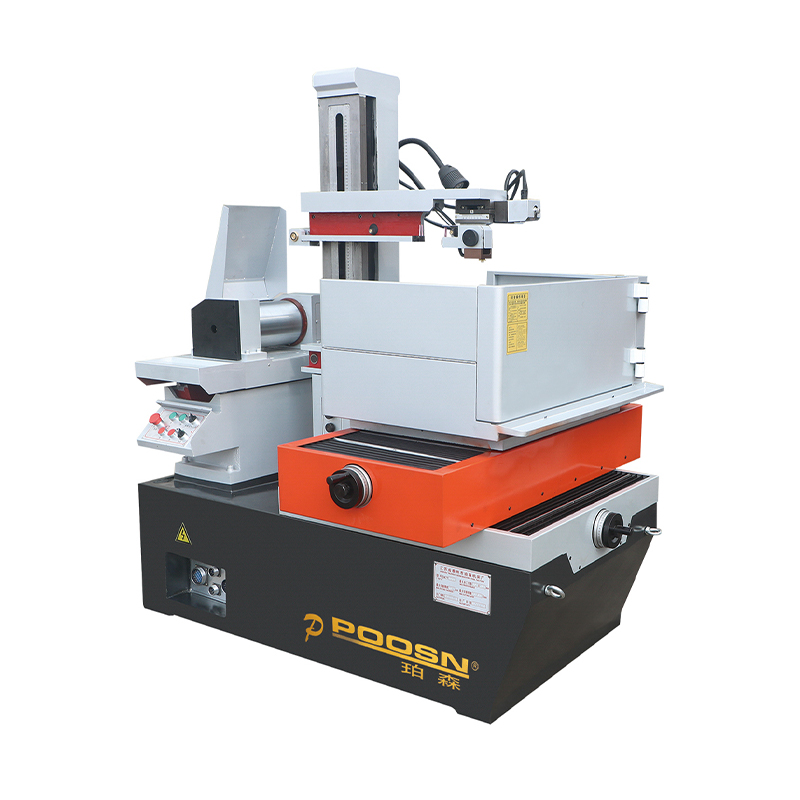

We współczesnym świecie produkcji form i obróbki części dążenie do równowagi pomiędzy wydajnością i precyzją pozostaje głównym celem. Jako wyspecjalizowana firma głęboko zakorzeniona w dziedzinie obróbki elektroerozyjnej (EDM), Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. oferuje branży dojrzałe i elastyczne rozwiązanie w zakresie obróbki poprzez swój flagowy produkt: DK50BC Wysoka-średnia prędkość WEDM .
DK50BC służy nie tylko jako świadectwo sprawności technicznej Taizhou Xinchengyang, ale także jako rozszerzenie jego podstawowej filozofii produkcji: „Precyzja, stabilność i wydajność”.
I. Podstawowa architektura techniczna i filozofia projektowania
DK50BC został pierwotnie zaprojektowany, aby wypełnić lukę rynkową pomiędzy tradycyjnymi urządzeniami WEDM o „szybkim przewodzie” a ich drogimi odpowiednikami o „wolnym przewodzie”. Podczas opracowywania tego modelu firma Taizhou Xinchengyang położyła główny nacisk na optymalizację właściwości dynamicznych obrabiarki.
Podstawa mechaniczna o dużej sztywności
Łoże maszyny jest wykonane z wysokiej jakości żeliwa, które zostało poddane rygorystycznej obróbce starzenia, mającej na celu wyeliminowanie naprężeń wewnętrznych. Taka konstrukcja konstrukcyjna zapewnia, że maszyna utrzymuje stabilną precyzję geometryczną — nawet podczas długotrwałego ruchu posuwisto-zwrotnego z dużą prędkością — zapobiegając w ten sposób drobnym odkształceniom spowodowanym ciężarem własnym maszyny lub siłami skrawania.
System podawania drutu w pętli zamkniętej
W odróżnieniu od tradycyjnego sprzętu, system podawania drutu w modelu DK50BC kładzie duży nacisk na utrzymanie stałego naprężenia drutu. Dzięki wielostopniowemu mechanizmowi napinającemu system skutecznie tłumi drgania drutu molibdenowego podczas pracy z dużymi prędkościami – jest to krytyczny czynnik, który bezpośrednio określa płaskość i prostopadłość obrabianej powierzchni.
Inteligentna technologia zasilania impulsowego
Będąc „sercem” obrabiarki, firma Taizhou Xinchengyang wyposażyła DK50BC w wysokowydajny zasilacz impulsowy. System ten jest w stanie regulować częstotliwość wyładowań i szerokość impulsu w czasie rzeczywistym w oparciu o grubość i skład materiału; Ta zdolność nie tylko gwarantuje wydajność obróbki, ale także znacznie zmniejsza zużycie drutu elektrodowego.
II. Podstawowe zalety procesu obróbki DK50BC
Dzięki szeroko zakrojonej optymalizacji DK50BC firma Taizhou Xinchengyang umożliwiła maszynie zapewnienie wyjątkowej wydajności w szerokim zakresie złożonych warunków pracy:
Wiele strategii cięcia
Sprzęt obsługuje typowy proces obróbki „średniego drutu”, który składa się z sekwencji „jednego cięcia zgrubnego, dwóch cięć precyzyjnych i trzech cięć przycinających”. Wykonując wiele przejść przycinających, maszyna skutecznie usuwa warstwę o zmienionej powierzchni (warstwę przetworzonego), w ten sposób doprowadzając wykończenie powierzchni – lub chropowatość – przedmiotu obrabianego do standardów jakości zwykle osiąganych w przypadku maszyn WEDM z „wolnym drutem”.
Szeroka kompatybilność materiałowa
Niezależnie od tego, czy pracujesz z węglikiem spiekanym, hartowaną stalą czy przewodzącymi materiałami ceramicznymi, DK50BC osiąga stabilną wydajność cięcia dzięki precyzyjnemu dopasowaniu określonych parametrów elektrycznych. Szczególnie dobrze nadaje się do obróbki wnęk i skomplikowanych konturów form precyzyjnych.
System chłodzenia i odprowadzania wiórów
Zoptymalizowana konstrukcja kanału płynu zapewnia, że płyn dielektryczny precyzyjnie pokrywa strefę cięcia, skutecznie i szybko wypłukując mikroskopijne cząstki powstałe w wyniku wyładowania elektrycznego. Zapobiega to występowaniu „oparzeń” – uszkodzeń powierzchni spowodowanych wyładowaniami wtórnymi – na obrabianej powierzchni.
III. System kontroli jakości Taizhou Xinchengyang
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. wdrożyła rygorystyczny etos jakości w linii produkcyjnej DK50BC. Przed dostawą każda obrabiarka musi przejść następujące procedury:
Testowanie dokładności pozycjonowania dynamicznego: Wykorzystanie interferometru laserowego do wykonywania wielopunktowej kompensacji, zapewniając tym samym dokładność przestrzennych trajektorii ruchu.
Testowanie symulacji środowiska: Symulacja ciągłych warunków pracy pod dużym obciążeniem w celu sprawdzenia stabilności rozpraszania ciepła i ogólnej niezawodności komponentów elektrycznych.
Naukowy projekt produktu: Zawiera zasady ergonomii w celu optymalizacji układu panelu sterowania, umożliwiając technikom bardziej intuicyjne monitorowanie stanu obróbki.
IV. Odniesienie: Porównanie kluczowych cech technicznych
Aby zapewnić bardziej intuicyjne zrozumienie umiejscowienia DK50BC w naszej ofercie produktów, poniższa tabela przedstawia konkretne scenariusze zastosowań dla jego podstawowych cech technicznych:
| Wymiar techniczny | Manifestacja wydajności | Wartość zastosowania przemysłowego |
| Kontrola transportu drutu | Stałe napięcie z dwukierunkową automatyczną kompensacją | Poprawia pionowość przedmiotu obrabianego i minimalizuje ślady drgań drutu. |
| System sterowania | Wbudowana płyta główna sterująca klasy przemysłowej | Wzmacnia możliwości przeciwzakłóceniowe i zapewnia bezstratną transmisję danych. |
| Struktura transmisji | Precyzyjne śruby kulowe i liniowe prowadnice toczne | Osiąga precyzję podawania na poziomie mikrona i dokładność geometryczną. |
| Układ smarowania | Zautomatyzowany, scentralizowany projekt zasilania olejem | Wydłuża żywotność mechanicznych elementów przekładni i zmniejsza tarcie. |
| Projekt środowiskowy | Całkowicie zamknięta wodoodporna osłona (opcjonalnie) | Poprawia środowisko warsztatowe, zapobiegając rozpryskom płynu dielektrycznego. |
V. Często zadawane pytania: szczegółowe pytania i odpowiedzi dotyczące DK50BC
P1: W jaki sposób DK50BC zapewnia prostopadłość podczas obróbki bardzo grubych przedmiotów?
O: Taizhou Xinchengyang rozwiązuje ten problem, wzmacniając sztywne podparcie osi UV i integrując funkcję kompensacji naprężenia drutu w czasie rzeczywistym, która skutecznie przeciwdziała efektowi opóźnienia występującemu w przypadku drutu molibdenowego podczas operacji cięcia bardzo grubego. Ponadto zalecamy, aby użytkownicy stosowali strategię obróbki wieloostrzowej — wykorzystując przejścia wykańczające — w celu skorygowania problemu wklęsłości środkowej, często spotykanej podczas cięcia materiałów o znacznej grubości.
P2: Jak ocenia się zużycie drutu elektrodowego w tym modelu maszyny?
O: Zużycie drutu zależy przede wszystkim od rozkładu energii zasilacza impulsowego. DK50BC wykorzystuje technologię równoważenia energii, aby automatycznie redukować prąd w przerwach między obróbką, minimalizując w ten sposób marnotrawstwo drutu molibdenowego. W połączeniu z wysokiej jakości płynem roboczym podejście to może znacznie wydłużyć żywotność pojedynczego drutu.
P3: W jaki sposób Taizhou Xinchengyang radzi sobie z problemami kompatybilności dotyczącymi złożonych kształtów geometrycznych?
O: Od strony oprogramowania urządzenie to obsługuje kody geometryczne generowane przez wszystkie popularne pakiety oprogramowania CAD/CAM. Dzięki wbudowanym algorytmom optymalizacji ścieżki system automatycznie obsługuje kompensację ostrych narożników i wygładzanie złożonych krzywych, redukując w ten sposób anomalie obróbki, które w przeciwnym razie mogłyby powstać w procesach konwersji kodu.
P4: Jaka jest podstawowa różnica pomiędzy technologią „cięcia drutu ze średnią prędkością” a technologią „cięcia drutu z dużą prędkością” wdrożoną w DK50BC?
O: Podstawowa różnica polega na „sterowności”. DK50BC nie tylko zapewnia prędkość obróbki charakterystyczną dla szybkich maszyn do cięcia drutem, ale – dzięki zastosowaniu technologii wielu cięć i bardziej precyzyjnych systemów sterowania krokowego/serwomechanizmu – osiąga także głęboki poziom kontroli nad wykończeniem powierzchni i tolerancjami wymiarowymi; poziom precyzji, który jest trudny do osiągnięcia w przypadku tradycyjnych, szybkich maszyn do cięcia drutu.
Dzięki ciągłym udoskonaleniom technologicznym firma Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. oferuje na rynku nie tylko obrabiarkę – DK50BC – ale kompleksowy system zapewniający doskonałość obróbki precyzyjnej. Dla przedsiębiorstw produkcyjnych pragnących zwiększyć swoje moce produkcyjne jest to niewątpliwie kluczowy kamień węgielny optymalizacji procesów produkcyjnych i zwiększania konkurencyjności produktów.
