Co sprawia, że ​​duży stożek tnący DKD WEDM jest przełomem w obróbce precyzyjnej?

2026-04-07

Co sprawia, że ​​duży stożek tnący DKD WEDM jest przełomem w obróbce precyzyjnej?

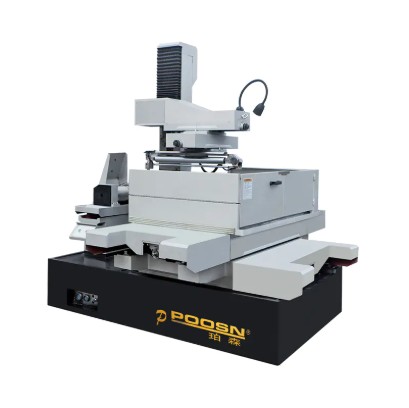

The Drut EDM o dużym przekroju stożkowym DKD to przełom w obróbce precyzyjnej, ponieważ zasadniczo rozszerza możliwości obróbki elektroerozyjnej drutu, jaką można osiągnąć w jednym ustawieniu. Osiąga kąty zbieżności do ±45° na elementach obrabianych o wysokości powyżej 500 mm, utrzymuje dokładność pozycjonowania w granicach ±0,003 mm przy obciążeniach przekraczających 3000 kg i zmniejsza pękanie drutu nawet o 60% dzięki adaptacyjnej kontroli rozładowania — możliwości, których żadna konwencjonalna maszyna WEDM nie jest w stanie odtworzyć jednocześnie. Dla producentów pracujących w przemyśle lotniczym, przy produkcji ciężkich matryc, oprzyrządowaniu do wytłaczania i przy produkcji form wielkoformatowych, maszyna ta nie stanowi po prostu ulepszenia istniejących rozwiązań. Umożliwia produkcję wcześniej niemożliwych geometrii i skal detali bez uszczerbku dla integralności wymiarowej i jakości powierzchni.

Znaczenia tego nie można przecenić. Precyzyjna obróbka od dawna wymagała zasadniczego kompromisu: im większy i bardziej złożony geometrycznie przedmiot obrabiany, tym trudniej jest zachować tolerancję na poziomie mikronów. Technologia WEDM była w przeszłości ograniczona do mniejszych, cieńszych przedmiotów obrabianych o niewielkich wymaganiach dotyczących stożka. Maszyna DKD łamie ten kompromis, konstruując każdy podsystem – podstawę maszyny, prowadnicę drutu w osi UV, obwód płuczący, generator impulsów i sterowanie CNC – pod kątem specyficznych wymagań precyzyjnego cięcia dużych rozmiarów i o dużym stożku. Rezultatem jest maszyna, która zapewnia dokładność klasy cienkiego drutu EDM w skali wcześniej kojarzonej ze znacznie bardziej prymitywnymi metodami cięcia.

W tym artykule zbadano każdy z technicznych i praktycznych wymiarów, które sprawiają, że duży stożek tnący DKD WEDM jest prawdziwym przełomem inżynieryjnym. Obejmuje projekt konstrukcyjny maszyny, system cięcia stożkowego, inteligencję sterowania, technologię płukania, zarządzanie drutem, przydatność zastosowania i całkowity koszt posiadania – wraz z konkretnymi danymi i przykładami produkcji.

Główny problem: dlaczego obróbka metodą WEDM o dużym stożku zawsze była trudna

Aby docenić możliwości maszyny DKD, warto zrozumieć wyzwania inżynieryjne, które przez tak długi czas sprawiały, że obróbka WEDM o dużym stożku była tak trudna. Drut EDM działa poprzez erozję materiału przewodzącego prąd elektryczny za pomocą kontrolowanych wyładowań elektrycznych pomiędzy cienkim drutem elektrodowym a przedmiotem obrabianym. Drut nie ma bezpośredniego kontaktu z obrabianym przedmiotem – oddziela go niewielka szczelina wypełniona płynem dielektrycznym, a usuwanie materiału następuje dzięki energii uwalnianej przez szybkie, precyzyjnie zsynchronizowane impulsy elektryczne.

Gdy drut jest trzymany idealnie pionowo, proces ten jest dobrze poznany i można go w dużym stopniu kontrolować. Szczelina wyładowcza jest jednolita na całej długości drutu, płukanie jest symetryczne, a geometria cięcia jest przewidywalna. Ale kiedy drut zostanie przechylony w celu przycięcia stożka, wszystko się zmienia. Geometria szczeliny staje się asymetryczna — punkt wejścia i wyjścia drutu są przesunięte w poziomie, czasami o dziesiątki milimetrów w przypadku wysokich detali. Rozkład wyładowań wzdłuż pochyłego drutu staje się nierówny. Skuteczność płukania gwałtownie spada, ponieważ płyn dielektryczny nie może być równomiernie skierowany do strefy cięcia pod kątem. Naprężenie drutu staje się trudniejsze do utrzymania, ponieważ ścieżka drutu zmienia kształt wraz ze zmianą kąta zbieżności podczas operacji kształtowania.

W przypadku przedmiotu obrabianego o wysokości 100 mm zwężenie o 15° tworzy poziome przesunięcie o około 27 mm pomiędzy wejściem i wyjściem drutu. To jest do opanowania. W przypadku przedmiotu obrabianego o wysokości 500 mm i stożku 30° przesunięcie poziome zbliża się do 290 mm. Przy tej skali problemy dramatycznie się pogłębiają. Drut wygina się pod wpływem własnej asymetrii naprężenia. Wyładowanie koncentruje się w środku drutu, a nie jest równomiernie rozprowadzane. Ciśnienie płukania stosowane w dyszach ledwo sięga środka strefy cięcia. Pogarsza się wykończenie powierzchni, pogarsza się dokładność geometryczna i rośnie wskaźnik pękania drutu.

Z tego powodu większość producentów WEDM w przeszłości ograniczała możliwości stożkowania do niewielkich kątów — zazwyczaj od ±3° do ±15° — i umiarkowanych wysokości obrabianego przedmiotu. Przekraczanie tych granic na standardowej maszynie skutkuje nieprzewidywalnymi rezultatami: błędami wymiarowymi, szorstkim wykończeniem powierzchni, częstymi przerwami drutu i ponownym docięciem warstw o ​​grubości wystarczającej do pogorszenia wytrzymałości zmęczeniowej krytycznych komponentów. Duży stożek tnący DKD WEDM został zaprojektowany specjalnie w celu rozwiązania tych problemów, nie poprzez stopniowe udoskonalanie, ale poprzez przeprojektowanie maszyny od podstaw pod kątem wymagań cięcia o dużym stożku.

Fundament konstrukcyjny: podstawa maszynowa i inżynieria ramowa

Precyzyjna obróbka rozpoczyna się od podstawy konstrukcyjnej maszyny. Wszelkie wibracje, rozszerzalność cieplna lub odkształcenia mechaniczne w ramie maszyny przekładają się bezpośrednio na błąd położenia drutu tnącego. Jest to szczególnie istotne w przypadku skrawania ciężkich przedmiotów o dużym stożku, ponieważ siły skrawania — choć w wartościach bezwzględnych niewielkie w porównaniu z frezowaniem lub szlifowaniem — działają asymetrycznie w szerokim obszarze roboczym maszyny, tworząc momenty, którym standardowe ramy żeliwne nie są w stanie odpowiednio wytrzymać.

Maszyna DKD wykorzystuje podstawa maszyny z kompozytu granitowego oferuje kilka znaczących zalet w porównaniu z konwencjonalną konstrukcją żeliwną. Kompozyt granitowy ma specyficzny współczynnik tłumienia około osiem do dziesięciu razy wyższy niż żeliwo, co oznacza, że ​​wibracje pochodzące z podłogi warsztatu, pobliskich maszyn lub własnych serwonapędów maszyny są pochłaniane znacznie szybciej, zamiast rezonować przez konstrukcję i pojawiać się jako falistość powierzchni gotowej części.

Równie ważna jest stabilność termiczna. Żeliwo ma współczynnik rozszerzalności cieplnej około 11 µm/m·°C. Na osi maszyny o średnicy 1000 mm zmiana temperatury o zaledwie 1°C powoduje rozszerzenie o 11 µm — ponad trzykrotność deklarowanej dokładności pozycjonowania maszyny. Kompozyt granitowy ma współczynnik rozszerzalności cieplnej wynoszący około 5–6 µm/m·°C, czyli mniej więcej połowę tego, co żeliwo, co oznacza, że ​​dryft cieplny przy typowych wahaniach temperatury w warsztacie jest proporcjonalnie zmniejszony. Maszyna zawiera również algorytmy kompensacji termicznej w systemie CNC, które monitorują temperaturę w wielu punktach konstrukcji maszyny i wprowadzają poprawki w czasie rzeczywistym do pozycji osi, jeszcze bardziej zmniejszając wpływ zmian termicznych na dokładność części.

Konstrukcja kolumny i mostu została zaprojektowana przy użyciu analizy elementów skończonych w celu optymalizacji stosunku sztywności do masy, zapewniając, że głowica osi UV – która musi się poruszać, aby utworzyć kąty zbieżności – nie spowoduje wykrywalnego ugięcia na prowadnicy drutu, nawet przy maksymalnym przesunięciu. Sam stół roboczy ma żebrowaną konstrukcję, która rozkłada ciężar przedmiotu obrabianego na całą powierzchnię stołu, zapobiegając miejscowemu uginaniu się pod ciężkimi płytami narzędziowymi lub blokami matryc.

Połączenie tych wyborów konstrukcyjnych oznacza, że ​​blok matrycowy ze stali hartowanej o masie 2500 kg umieszczony na stole maszyny nie powoduje mierzalnych zniekształceń geometrii maszyny, a długie programy cięcia działające przez 20 lub 30 godzin bez nadzoru nie kumulują dryftu pozycyjnego w miarę zmian temperatury w warsztacie w ciągu dnia i nocy.

System prowadzenia drutu w osi UV: jak można osiągnąć stożek ± 45°

Możliwość cięcia stożkowego dowolnej maszyny WEDM zależy od konstrukcji i precyzji układu osi UV — mechanizmu, który niezależnie przesuwa górną prowadnicę drutu względem dolnej prowadnicy drutu, tworząc kontrolowane nachylenie drutu. W standardowej maszynie WEDM oś UV jest systemem wtórnym wszczepionym na maszynę przeznaczoną przede wszystkim do cięcia prostego. Jej zakres przesuwu jest ograniczony, dokładność pozycjonowania niewielka, a zdolność do utrzymywania stałego naprężenia drutu w całym zakresie stożka jest zagrożona przez główne priorytety konstrukcyjne maszyny.

Maszyna DKD traktuje oś UV jako podstawowy element konstrukcyjny, równie ważny jak oś XY. Górny zespół prowadnicy drutu jest zamontowany na całkowicie niezależnej osi UV napędy silników liniowych zarówno na osi U, jak i V. Silniki liniowe eliminują luz, podatność i wrażliwość termiczną napędów śrubowych, zapewniając rozdzielczość pozycjonowania 0,1 µm i powtarzalność dwukierunkową lepszą niż 0,5 µm. Ma to znaczenie, ponieważ podczas operacji konturowania przy stale zmieniającym się kącie zbieżności oś UV musi wykonywać setki małych korekt położenia na sekundę, aby utrzymać prawidłowe nachylenie drutu, gdy oś XY porusza się po krzywych i narożnikach. Jakiekolwiek opóźnienie lub niedokładność reakcji osi UV powoduje błędy kąta stożka, które pojawiają się jako odchylenie geometryczne na powierzchni gotowej części.

Konstrukcja prowadnicy drutu sama w sobie jest kolejnym krytycznym elementem. Przy dużych kątach zbieżności drut wychodzi z dolnej prowadnicy pod dużym nachyleniem i wchodzi do górnej prowadnicy pod podobnie ostrym kątem po przeciwnej stronie. Standardowe prowadnice drutu okrągłego wytwarzają skoncentrowane naprężenia kontaktowe drutu pod tak ekstremalnymi kątami, powodując zmęczenie drutu i zwiększając ryzyko złamania. W maszynie DKD zastosowano prowadniki drutu pokryte powłoką diamentową o wyprofilowanej geometrii styku, która rozkłada naprężenia stykowe wzdłuż dłuższego łuku styku drutu, redukując miejscową koncentrację naprężeń i wydłużając żywotność drutu nawet o 40% przy ekstremalnych kątach stożka w porównaniu do konwencjonalnych konstrukcji prowadnic.

Zakres przesuwu osi UV w maszynie DKD został zaprojektowany tak, aby uzyskać zbieżność ± 45° na przedmiotach o wysokości do 500 mm. W przypadku przedmiotu obrabianego o średnicy 500 mm ±45° wymaga przesunięcia osi UV wynoszącego ±500 mm — to ogromny zakres, który wymaga zarówno wytrzymałej mechanicznie konstrukcji osi UV, jak i sterowania CNC zdolnego do koordynowania jednoczesnego ruchu w czterech osiach (X, Y, U, V) z synchronizacją na poziomie mikrosekund. System sterowania DKD radzi sobie z tym za pomocą specjalnie zaprojektowanego interpolatora ruchu, który oblicza pozycje osi UV jako ciągłą funkcję położenia osi XY i geometrii przedmiotu obrabianego, zapewniając, że kąt drutu przechodzi płynnie przez każdy segment złożonego konturu bez nieciągłości kątowych, które w przeciwnym razie pojawiałyby się jako defekty powierzchni na granicach segmentów.

Adaptacyjny generator impulsów: utrzymanie stabilności rozładowania w zmiennych warunkach

Proces wyładowania elektrycznego jest sercem obróbki EDM, a jego stabilność bezpośrednio determinuje prędkość cięcia, wykończenie powierzchni i integralność drutu. W przypadku cięcia o dużym stożku utrzymanie stabilności wyładowania jest znacznie trudniejsze niż w przypadku cięcia prostego, ponieważ geometria szczeliny, warunki płukania i naprężenie drutu zmieniają się w sposób ciągły wraz ze zmianą kąta drutu. Generator impulsów zaprojektowany do stabilnego cięcia prostego będzie wytwarzał nieregularne wyładowania w warunkach dużego stożka, co prowadzi do wyładowania łukowego, pęknięcia drutu i uszkodzenia powierzchni.

Maszyna DKD zawiera adaptacyjny generator impulsów który działa na zupełnie innej zasadzie niż konwencjonalne generatory impulsów EDM. Zamiast dostarczać stały kształt fali impulsowej i polegać na tym, że operator wybierze odpowiednie parametry dla danego materiału i geometrii, generator adaptacyjny w sposób ciągły monitoruje napięcie, prąd i charakterystykę taktowania szczeliny wyładowczej z częstotliwością próbkowania kilku megaherców. Wykorzystuje te dane w czasie rzeczywistym do klasyfikowania każdego pojedynczego wyładowania jako iskry produktywnej, zwarcia, łuku lub otwartej przerwy i dostosowuje czas impulsu, energię i polaryzację impuls po impulsie, aby zmaksymalizować proporcję iskier produktywnych, jednocześnie eliminując szkodliwe zdarzenia łukowe.

Możliwość ta jest szczególnie ważna podczas cięcia o dużym stożku, ponieważ skuteczność usuwania zanieczyszczeń różni się znacznie na długości drutu. W pobliżu punktów wejścia i wyjścia, gdzie znajdują się dysze płuczące, zanieczyszczenia są skutecznie usuwane, a szczelina pozostaje czysta. W środkowych odcinkach długiego, pochyłego drutu gromadzenie się zanieczyszczeń jest większe, a lokalne warunki szczelinowe mają tendencję do zwarcia. Generator adaptacyjny wykrywa te lokalne tendencje zwarciowe na podstawie sygnatury napięcia poszczególnych impulsów i reaguje chwilową redukcją energii impulsu w strefie wyładowania, zapobiegając gromadzeniu się mostków przewodzących, które w przeciwnym razie mogłyby spowodować uszkodzenie drutu.

Praktyczny rezultat jest taki prędkość skrawania w trybie dużego stożka jest utrzymywana na poziomie 85–90% prędkości cięcia prostego dla tego samego materiału i średnicy drutu — znaczna poprawa w porównaniu z konwencjonalnymi maszynami, które często tracą 40–60% prędkości cięcia podczas pracy pod kątem stożka powyżej 20°, ponieważ operator musi ręcznie zmniejszać energię impulsu, aby zapobiec zerwaniu drutu. Generator adaptacyjny umożliwia także cięcie materiałów szczególnie wrażliwych na niestabilność wyładowań, takich jak kompozyty z węglika i diamentu polikrystalicznego, pod kątem stożka, który byłby niemożliwy na maszynie nieadaptacyjnej.

Dwukierunkowe płukanie pod wysokim ciśnieniem: rozwiązywanie problemu zanieczyszczeń przy dużych kątach stożka

Płukanie — proces dostarczania płynu dielektrycznego do strefy cięcia w celu usunięcia zerodowanych cząstek, schłodzenia drutu i przedmiotu obrabianego oraz utrzymania czystości szczeliny — jest jednym z najbardziej niedocenianych czynników wpływających na wydajność WEDM. W przypadku cięcia prostego płukanie jest proste: górna i dolna dysza są współosiowe z drutem, a płyn przepływa symetrycznie przez szczelinę od góry do dołu. Wraz ze wzrostem kąta zbieżności symetria ta stopniowo się załamuje, a skuteczność płukania gwałtownie się pogarsza.

W przypadku stożka 45° z przedmiotem obrabianym o średnicy 500 mm, górna dysza jest przesunięta o prawie 500 mm od dolnej dyszy w płaszczyźnie poziomej. Ciecz wypływająca z dyszy górnej w miejscu wejścia nie dociera do punktu wyjścia z ukośnego cięcia — przepływa po nachylonej ścieżce drutu i wychodzi przez szczeliny w bocznej ściance przedmiotu obrabianego. Centralny obszar nachylonego drutu pracuje w warunkach silnego braku płukania, powodując gromadzenie się zanieczyszczeń, miejscowe przegrzanie, grube warstwy przetworzonego drutu i ostatecznie pękanie drutu.

Maszyna DKD rozwiązuje ten problem za pomocą dwukierunkowy system spłukiwania o zmiennym ciśnieniu który obejmuje niezależnie sterowane dysze górne i dolne, które mogą się obracać w celu dostosowania kierunku strumienia do rzeczywistego kąta nachylenia drutu. Zamiast wyrzucać płyn pionowo w dół, jak ma to miejsce w przypadku nieruchomej dyszy, dysze DKD obracają się, aby skierować płyn wzdłuż osi drutu, zapewniając, że strumień przenika do nachylonej strefy cięcia, a nie rozprasza się na bocznej ścianie przedmiotu obrabianego.

Oprócz kontroli kierunku, ciśnienie płukania jest automatycznie regulowane przez CNC w zakresie od 0,5 do 18 barów, w zależności od wysokości przedmiotu obrabianego, rodzaju materiału, kąta stożka i aktualnej fazy cięcia. Podczas obróbki zgrubnej, gdy ilość zanieczyszczeń jest duża, ciśnienie zwiększa się, aby zachować czystość szczeliny. Podczas cięć wykańczających, gdzie integralność powierzchni jest krytyczna, ciśnienie jest zmniejszane, aby zapobiec wibracjom drutu wywołanym hydraulicznie, które mogłyby pogorszyć chropowatość powierzchni. To dynamiczne zarządzanie ciśnieniem jest skoordynowane ze sterowaniem adaptacyjnym generatora impulsów, dzięki czemu oba systemy reagują jednocześnie na zmiany warunków szczeliny.

Rezultatem jest grubość warstwy odlewu poniżej 3µm nawet przy maksymalnych kątach zbieżności — wartość, która spełnia wymagania integralności powierzchni określone w specyfikacjach komponentów klasy lotniczej i eliminuje potrzebę obróbki powierzchni po obróbce EDM w większości zastosowań. Na konwencjonalnych maszynach pracujących przy dużych kątach stożka grubość warstwy przetworzonego często przekracza 15–20 µm, co wymaga dodatkowych operacji szlifowania lub polerowania, które wydłużają czas i kosztują.

Układ dielektryczny obejmuje również wielostopniowy obwód filtracji z głównymi filtrami papierowymi, wtórnymi filtrami dokładnymi i złożem żywicy jonowymiennej, które utrzymuje oporność wody na poziomie 50–100 kΩ·cm. Utrzymanie rezystywności w tym zakresie ma kluczowe znaczenie dla stabilności wyładowań — zbyt czysta woda (wysoka rezystywność) wytwarza wyładowania o nadmiernej energii, które powodują erozję drutu i pozostawiają szorstkie powierzchnie, natomiast woda, która jest zbyt przewodząca (niska rezystywność) powoduje przedwczesne załamanie impulsu i zmniejszoną wydajność cięcia. System filtracji DKD automatycznie monitoruje oporność i dostosowuje cykle regeneracji metodą wymiany jonowej, aby utrzymać docelowy zakres bez interwencji operatora.

System zarządzania drutem: kontrola naprężenia, gwintowanie i efektywność zużycia

Zarządzanie drutem elektrodowym obejmuje wszystko, od sposobu podawania drutu ze szpuli, przez system prowadnicy, po mechanizm odbierający – i ma bezpośredni wpływ na jakość cięcia, czas pracy maszyny i koszty operacyjne. W przypadku cięcia o dużym stożku prowadzenie drutu jest bardziej wymagające niż w przypadku cięcia prostego, ponieważ nachylona ścieżka drutu powoduje nierównomierny rozkład naprężenia: napięcie jest wyższe w punktach zgięcia w pobliżu prowadnic i niższe w połowie rozpiętości. Jeśli napięcie nie jest precyzyjnie kontrolowane, drut rezonuje z określonymi częstotliwościami, które pojawiają się jako okresowe wzory na powierzchni gotowej części.

Maszyna DKD wykorzystuje system kontroli naprężenia drutu w pętli zamkniętej z czujnikiem wagowym, który mierzy rzeczywiste napięcie drutu w górnej prowadnicy i przekazuje tę informację do rolki napinającej sterowanej serwomechanizmem. System utrzymuje naprężenie drutu w granicach ±0,3 N wartości zadanej na całej szpuli — nawet gdy średnica szpuli zmniejsza się i zmienia się dynamika rozwijania drutu, a nawet gdy zmienia się geometria ścieżki drutu przy zmieniającym się kącie zbieżności. Ten poziom spójności naprężenia jest około trzy razy silniejszy niż to, co mogą osiągnąć mechaniczne urządzenia napinające w konwencjonalnych maszynach.

System przewlekania drutu jest w pełni automatyczny i umożliwia przewlekanie drutu przez otwór początkowy o średnicy zaledwie 0,6 mm bez pomocy operatora. Po zerwaniu drutu — zdarzeniu, które w przypadku DKD zdarza się znacznie rzadziej niż w przypadku maszyn konwencjonalnych, ale którego nie można całkowicie wyeliminować — maszyna automatycznie cofa się do punktu przerwania, oczyszcza koniec drutu i przewleka go przez otwór początkowy, a następnie wznawia cięcie od prawidłowej pozycji. Proces ten trwa średnio około 90 sekund, w porównaniu do 5–10 minut w przypadku ręcznego gwintowania, które jest głównym trybem na wielu konkurencyjnych maszynach.

Zużycie drutu stanowi znaczny koszt operacyjny w produkcyjnych środowiskach WEDM. Typowa wielkoformatowa maszyna WEDM pracująca w sposób ciągły może zużywać 15–25 kg drutu tygodniowo, co kosztuje 15–30 USD za kilogram, w zależności od rodzaju drutu. Optymalizacja naprężenia w maszynie DKD i adaptacyjna kontrola wyładowania redukują niepotrzebne podawanie drutu — zjawisko, w którym niestabilne warunki wyładowania powodują, że maszyna podaje świeży drut szybciej, niż jest to rzeczywiście potrzebne do cięcia. Dane terenowe z instalacji produkcyjnych pokazują redukcja zużycia drutu o 22–31% w porównaniu do maszyn bez tych elementów sterujących, co w przypadku maszyny pracującej przez 5000 godzin rocznie oznacza roczne oszczędności na drutach rzędu 8 000–15 000 USD, w zależności od rodzaju drutu i ceny.

Maszyna obsługuje druty o średnicach od 0,1 mm do 0,3 mm i jest kompatybilna z drutem mosiężnym, drutem ocynkowanym i drutem o wysokiej wydajności wyżarzonym dyfuzyjnie. Drut mosiężny jest zwykle używany do obróbki zgrubnej, gdzie priorytetem jest prędkość skrawania. Drut ocynkowany zapewnia lepsze wykończenie powierzchni na przejściach wykończeniowych ze względu na niższą temperaturę topnienia i bardziej kontrolowane zachowanie parowania. Drut wyżarzany dyfuzyjnie zapewnia najlepszą kombinację wytrzymałości i wydajności cięcia w przypadku trudnych materiałów, takich jak węglik i tytan, a precyzyjny system kontroli naprężenia maszyny DKD w pełni wykorzystuje właściwości tych najwyższej jakości typów drutu bez problemów z pękaniem drutu, które czynią je niepraktycznymi na mniej wydajnych maszynach.

System sterowania CNC: inteligencja, automatyzacja i wydajność programowania

System sterowania CNC to integrująca inteligencja maszyny DKD — koordynuje ruch osi, sterowanie wyładowaniem, płukanie, naprężenie drutu i interakcję operatora w spójny system, który jest zarówno wydajny, jak i praktyczny w obsłudze. Maszyna z doskonałym sprzętem, ale źle zaprojektowanym systemem sterowania, nie wykorzysta swojego potencjału i będzie frustrować operatorów; system sterowania DKD ma działać odwrotnie.

Platforma sterownicza działa w oparciu o system operacyjny czasu rzeczywistego z czasem cyklu sterowania ruchem wynoszącym 125 mikrosekund, co zapewnia synchronizację aktualizacji pozycji osi i poleceń sterujących wyładowaniem z precyzją poniżej mikrosekundy. Ten poziom koordynacji synchronizacji jest niezbędny w przypadku konturowania o dużym stożku, gdzie osie X, Y, U i V muszą poruszać się jednocześnie ze stałymi stosunkami prędkości, aby utrzymać stały kąt drutu na krzywiznach, przejściach i narożnikach.

Oprogramowanie sterujące zawiera algorytm automatycznej kompensacji narożników, który przewiduje błąd geometryczny wynikający z opóźnienia drutu — tendencji drutu do chodzenia za zaprogramowaną ścieżką podczas zmian kierunku. W przypadku cięcia prostego kompensacja narożników jest dobrze znanym problemem w przypadku standardowych rozwiązań. W przypadku cięcia o dużym stożku kompensacja naroża staje się czterowymiarowa, ponieważ przesunięcie osi UV zmienia efektywną charakterystykę ugięcia drutu przy każdym kącie stożka. Algorytm kompensacji naroży sterownika DKD uwzględnia jednocześnie kąt zbieżności, naprężenie drutu, wysokość przedmiotu obrabianego i prędkość skrawania, tworząc ostrość naroży stałą w całym zakresie zbieżności, a nie pogarszającą się pod ekstremalnymi kątami.

System sterowania akceptuje import geometrii DXF i IGES bezpośrednio z interfejsu ekranu dotykowego maszyny, eliminując potrzebę stosowania oddzielnej stacji roboczej CAM w przypadku większości zadań. Operator wybiera importowaną geometrię, określa kąt stożka, wysokość przedmiotu obrabianego, materiał, rodzaj drutu i wymagania dotyczące wykończenia powierzchni, a układ sterowania automatycznie generuje program cięcia z odpowiednimi ruchami wejściowymi i wyjściowymi, strategiami wielu przejść i przejściami parametrów. W przypadku skomplikowanych części wymagających różnych kątów zbieżności w różnych obszarach sterowanie obsługuje specyfikację zbieżności segment po segmencie z automatyczną interpolacją w przejściach.

Sterowanie zarządza także bazą danych technologii maszyny — biblioteką przetestowanych parametrów cięcia dla setek kombinacji materiał-drut-wykończenie. Parametry te są wynikiem szeroko zakrojonych testów fabrycznych i są stale udoskonalane przez wbudowany w maszynę system monitorowania procesu, który rejestruje dane dotyczące wydajności skrawania dla każdego zadania i wykorzystuje analizę statystyczną do identyfikowania ulepszeń parametrów. Zgłaszają to operatorzy w środowiskach produkcyjnych czas programowania nowych części zostaje skrócony o 60–70% w porównaniu do konwencjonalnych kontroli WEDM, które wymagają ręcznego doboru parametrów i iteracyjnych cięć testowych.

Porównanie wydajności: Duży stożek tnący DKD WEDM w porównaniu ze standardami branżowymi

Poniższa tabela porównuje kluczowe parametry wydajności maszyny WEDM o dużym stożku tnącym DKD z typowymi, wysokiej klasy standardowymi maszynami WEDM i konwencjonalnymi wielkoformatowymi maszynami WEDM dostępnymi na rynku. Porównanie to ilustruje konkretne wymiary, w których maszyna DKD zapewnia przełomową wydajność, a nie stopniową poprawę.

Tabela 1: Porównanie wydajności pomiędzy maszynami WEDM o dużym stożku tnącym DKD, wysokiej klasy standardowymi maszynami WEDM i konwencjonalnymi wielkoformatowymi maszynami WEDM w zakresie krytycznych parametrów operacyjnych.
Parametr DKD Duży stożek tnący WEDM Wysokiej klasy standardowy WEDM Konwencjonalny wielkoformatowy WEDM
Maksymalny kąt zbieżności ±45° ±15° do ±30° ±3° do ±15°
Maksymalna wysokość przedmiotu obrabianego (przy maksymalnym stożku) 500 mm 150–300 mm 300–500 mm (tylko proste)
Dokładność pozycjonowania ±0,003 mm ±0,003–0,005 mm ±0,008–0,015 mm
Chropowatość powierzchni Ra (przejście wykańczające) 0,2 µm 0,2–0,4 µm 0,6–1,2 µm
Przekształć grubość warstwy <3 µm 3–8 µm 15–25 µm
Maksymalne obciążenie przedmiotu obrabianego 3000 kg 500–1500 kg 1000–2500 kg
Redukcja pęknięć drutu w porównaniu ze standardem Do 60% 10–25% Linia bazowa
Prędkość stożkowa a prędkość prosta 85–90% 50–70% 30–50%

Dane w tabeli odzwierciedlają opublikowane specyfikacje i niezależne pomiary terenowe przeprowadzone przez użytkowników produkcyjnych. Zaleta maszyny DKD jest najbardziej widoczna w połączeniu maksymalnego kąta stożka, wysokości przedmiotu obrabianego przy tym maksymalnym kącie i dokładności — żadna inna maszyna w tej klasie nie zapewnia jednocześnie wszystkich trzech przy prędkościach cięcia opłacalnych w produkcji. Zaletą grubości przetworzonej warstwy jest szczególnie istotna w zastosowaniach lotniczych i medycznych, gdzie obróbka powierzchni po obróbce EDM jest regulowanym wymogiem jakości.

Zastosowania branżowe: tam, gdzie maszyna DKD zapewnia prawdziwą przewagę produkcyjną

Możliwości dużego stożka tnącego DKD WEDM przekładają się na korzyści w produkcji betonu w wielu gałęziach przemysłu. Zrozumienie tych zastosowań wyjaśnia, dlaczego specyfikacje maszyny mają znaczenie poza arkuszem specyfikacji.

Produkcja komponentów lotniczych i obronnych

Komponenty lotnicze często wymagają skomplikowanych profili zewnętrznych z precyzyjnymi kątami pochylenia, w szczególności form nasady łopatek turbiny, wsporników konstrukcyjnych i elementów mocujących płatowca. Komponenty te są często produkowane z materiałów takich jak Inconel 718, tytan Ti-6Al-4V i stale narzędziowe o wysokiej wytrzymałości – wszystkie stanowią wyzwanie w przypadku konwencjonalnej obróbki i idealnie nadają się do obróbki elektroerozyjnej. Zdolność maszyny DKD do cięcia stożka ±45° w Inconelu 718 na wysokości 500 mm z dokładnością ±0,003 mm i warstwą przetworzonego poniżej 3 µm oznacza, że ​​profile korzeni jodły łopatek turbiny można ciąć w jednym ustawieniu, bez konieczności wykonywania wcześniej wielokrotnych operacji mocowania. Jeden z dostawców branży lotniczej zgłosił zmniejszenie liczby operacji szczeliny tarczy turbiny z czterech (frezowanie zgrubne, frezowanie półwykańczające, elektroerozja i szlifowanie) do dwóch (frezowanie zgrubne i DKD WEDM), skracając całkowity czas cyklu części o 38%.

Ciężka produkcja matryc do tłoczenia i progresywna produkcja matryc

Progresywne tłoczniki do paneli karoserii samochodowych i elementów konstrukcyjnych należą do najbardziej wymagających zastosowań WEDM pod względem wielkości detalu, twardości materiału i złożoności geometrycznej. Płyty matrycowe mają zazwyczaj grubość 400–600 mm, są hartowane do twardości 58–62 HRC i wymagają precyzyjnych stożkowych odstępów stempla i matrycy — często o kącie zbieżności wynoszącym 20–30° w przypadku elementów mocujących półfabrykaty i sekcji wykończeniowych. Na maszynach konwencjonalnych te cechy stożka wymagają wielu konfiguracji z różnymi orientacjami mocowania, z których każda wprowadza własną akumulację błędów położenia. Maszyna DKD wycina wszystkie elementy stożkowe w jednej orientacji przedmiotu obrabianego, zachowując zależności przestrzenne między elementami z dokładnością do ±0,003 mm i eliminując błędy zmiany położenia uchwytu wynoszące 0,01–0,02 mm, które są głównym źródłem niedopasowania matrycy w podejściach wieloustawowych.

Oprzyrządowanie do wytłaczania

Matryce do wytłaczania aluminium i miedzi stanowią wyjątkowe wyzwanie: profil matrycy musi zawierać powierzchnie nośne, kąty przyłożenia i geometrię komory spawalniczej, które wymagają różnych kątów zbieżności na różnych głębokościach w tym samym bloku matrycy – a bloki matrycy mogą mieć grubość 150–400 mm. Zdolność maszyny DKD do określania zmiennych kątów zbieżności wzdłuż ścieżki cięcia w połączeniu z możliwością regulacji wysokości przedmiotu obrabianego sprawia, że ​​jest to jedyna platforma WEDM, która może obrabiać kompletne matryce do wytłaczania ze wszystkimi ich zwężającymi się elementami w jednym ustawieniu. W przypadku producentów wytłaczanych profili aluminiowych produkujących sekcje ram okiennych i profile konstrukcyjne, możliwość ta wyeliminowała potrzebę zlecania elementów matryc o krytycznym znaczeniu dla stożka wyspecjalizowanym warsztatom EDM, przenosząc pracę we własnym zakresie i skracając czas dostawy matrycy o 40–50%.

Wyroby medyczne i oprzyrządowanie do implantów

Oprzyrządowanie do wyrobów medycznych — formy do implantów ortopedycznych, narzędzia skrawające do instrumentów małoinwazyjnych i matryce do wszczepialnych elementów elementów złącznych — wymaga jednych z najostrzejszych tolerancji wymiarowych i standardów integralności powierzchni w procesie produkcyjnym. Elementy implantów ze stopów kobaltowo-chromowych i tytanowych muszą spełniać normy ISO 5832 dotyczące biokompatybilności, które między innymi ograniczają grubość warstwy przetworzonego materiału i wymagają określonych wartości chropowatości powierzchni. Warstwa przetworzona na maszynie DKD o grubości poniżej 3 µm i możliwość wykończenia powierzchni Ra 0,2 µm w przypadku tych materiałów oznacza, że ​​oprzyrządowanie można dostarczyć z tolerancją rysunku bez operacji polerowania i trawienia, które są obecnie standardową praktyką po konwencjonalnym EDM, oszczędzając 4–8 godzin obróbki końcowej na narzędzie.

Operacja bezzałogowa i wydajność produkcji

Aby precyzyjna obrabiarka zapewniała maksymalną wartość w środowisku produkcyjnym, musi być zdolna do niezawodnej pracy bezzałogowej – w nocy, w weekendy i na zmiany, bez konieczności ciągłej uwagi operatora. WEDM zasadniczo dobrze nadaje się do operacji bezobsługowych, ponieważ proces cięcia jest bezkontaktowy, a występujące w nim siły są znikome. Jednak w praktyce pęknięcia drutu, awarie gwintów i problemy z układem dielektrycznym historycznie ograniczały praktyczny czas pracy maszyn WEDM bez nadzoru do kilku godzin, zanim konieczna była interwencja.

Połączenie adaptacyjnej kontroli rozładowania w maszynie DKD (która zapobiega zdarzeniom niestabilności szczeliny powodującym większość pęknięć drutu), automatycznego nawlekania drutu (które odzyskuje siły po przerwach bez interwencji operatora), pojemności drutu z wieloma szpulami (co pozwala na ciągłą pracę przez 24–36 godzin bez zmiany drutu) oraz zautomatyzowanego zarządzania dielektrykiem (które utrzymuje rezystywność i temperaturę bez ręcznej regulacji) umożliwia naprawdę praktyczną pracę przy wyłączonym świetle w przypadku programów cięcia trwających 20–40 godzin.

Raport użytkowników produkcyjnych stopień wykorzystania maszyny na poziomie 85–92% w kolejnych 30-dniowych okresach, łącznie z planową konserwacją. Dla porównania, konwencjonalne maszyny WEDM w podobnych środowiskach produkcyjnych zwykle osiągają 60–75% wykorzystania ze względu na wyższy współczynnik pękania drutu, częstsze wymagania dotyczące ręcznej interwencji i dłuższe czasy przezbrajania między zadaniami. Przy typowym koszcie godzin pracy maszyny WEDM wynoszącym 80–150 USD na godzinę, sama poprawa wykorzystania oznacza 40 000–120 000 USD rocznie odzyskanej wydajności na maszynę.

System sterowania obejmuje funkcję zdalnego monitorowania, która umożliwia operatorom i przełożonym sprawdzanie stanu maszyny, postępu cięcia i stanów alarmowych ze smartfona lub tabletu. Gdy wymagana jest interwencja, powiadomienia alarmowe są wysyłane SMS-em lub e-mailem, co zapewnia minimalizację przestojów maszyny nawet w okresach bezobsługowych. System zdalnego monitorowania rejestruje również dane cięcia w celu zapewnienia identyfikowalności jakości – jest to przydatne dla klientów z branży lotniczej i medycznej, którzy wymagają dokumentacji potwierdzającej, że części zostały wyprodukowane w ramach określonych parametrów procesu.

Całkowity koszt posiadania: długoterminowy przypadek finansowy

Koszt zakupu maszyny WEDM o dużym stożku tnącym DKD jest wyższy niż w przypadku standardowych maszyn WEDM — zazwyczaj o 30–60% więcej niż w przypadku wysokiej klasy konwencjonalnej maszyny, w zależności od konfiguracji. Dla wielu kupujących ta początkowa składka jest główną barierą do rozważenia. Jednakże analiza całkowitego kosztu posiadania w pięcioletnim horyzoncie produkcyjnym zazwyczaj ukazuje zupełnie inny obraz.

Korzyści kosztowe obejmują kilka wymiarów. Oszczędność zużycia drutu o 22–31% zmniejsza roczne koszty drutu o 8 000–15 000 USD. Mniejsze pękanie drutu i automatyczne ponowne nawlekanie pozwalają odzyskać 200–400 godzin produktywnego czasu pracy maszyny rocznie, który w przeciwnym razie zostałby utracony w wyniku ręcznej interwencji – co jest warte 16 000–60 000 USD przy typowej wydajności maszyny. Wyeliminowanie operacji obejmujących wiele ustawień w przypadku elementów o dużym stożku zmniejsza koszt mocowania, pracę związaną z konfiguracją i czas ruchu części, oszczędzając 15–25% całkowitego kosztu pracy związanej z wadliwą pracą. Możliwość przeniesienia wcześniej zleconych na zewnątrz operacji mających kluczowe znaczenie dla stożka we własnym zakresie eliminuje opłaty za outsourcing, które zazwyczaj są o 40–80% wyższe niż wewnętrzne koszty obróbki.

Kiedy te korzyści operacyjne zostaną zsumowane, a koszt nabycia składki zamortyzowany w ciągu pięciu lat, maszyna DKD zazwyczaj osiąga niższy całkowity koszt posiadania w ciągu pięciu lat niż maszyna standardowa o marżę 15–25% w środowiskach produkcyjnych, gdzie cięcie dużych stożków stanowi ponad 30% obciążenia pracą. W środowiskach, w których głównym zastosowaniem jest obróbka dużych stożków, korzyści są jeszcze większe.

Koszty konserwacji w okresie pięcioletnim są porównywalne lub niższe w porównaniu z maszynami konwencjonalnymi pomimo początkowej większej złożoności DKD, ponieważ napędy silników liniowych w osi UV nie mają mechanicznych elementów podlegających zużyciu (brak śrub kulowych, brak łożysk w układzie napędowym), a podstawa z kompozytu granitowego nie wymaga okresowego skrobania ani wyrównywania. Okresy wymiany prowadnic są wydłużone dzięki konstrukcji prowadnicy pokrytej diamentem, a zautomatyzowany system zarządzania dielektrykiem ogranicza obsługę chemikaliów i pracę związaną z testowaniem, co stanowi znaczny koszt konserwacji w systemach zarządzanych ręcznie.

Często zadawane pytania

P1: Jaka jest rzeczywista praktyczna granica kąta zbieżności maszyny DKD i czy dokładność pogarsza się przy maksymalnych kątach?

A1: Duży stożek tnący DKD WEDM ma zbieżność ±45° w przypadku detali o wysokości do 500 mm i jest to prawdziwa specyfikacja produkcyjna, a nie maksimum laboratoryjne. Dokładność pozycjonowania ±0,003 mm jest utrzymywana w całym zakresie stożka, ponieważ system silnika liniowego w osi UV zapewnia stałą rozdzielczość pozycjonowania niezależnie od kąta stożka. Chropowatość powierzchni zmniejsza się nieznacznie pod ekstremalnymi kątami — Ra 0,2 µm przy małych kątach zbieżności może wzrosnąć do Ra 0,3–0,35 µm przy 45° ze względu na asymetryczną geometrię szczeliny wyładowczej — ale pozostaje to w granicach specyfikacji dla większości zastosowań przemysłowych. W zastosowaniach wymagających Ra 0,2 µm przy ekstremalnych kątach zbieżności, cel ten osiąga dodatkowe przejście wykańczające przy zmniejszonych ustawieniach energii.

P2: Czy maszyna DKD może ciąć materiały nieprzewodzące lub słabo przewodzące, takie jak ceramika lub diament polikrystaliczny?

A2: Drut EDM zasadniczo wymaga przewodności elektrycznej w przedmiocie obrabianym, a maszyna DKD nie jest wyjątkiem od tego wymagania fizycznego. Może jednak skutecznie ciąć materiały o niższej przewodności niż standardowa stal narzędziowa, w tym węglik wolframu (który ma oporność elektryczną około 10–20 razy większą niż stal), kompozyty ze spiekanego polikrystalicznego diamentu (w których zastosowano przewodzącą osnowę spoiwa kobaltowego) i elektrycznie przewodzące kompozyty ceramiczne. W szczególności w przypadku węglika wolframu monitorowanie szczelin w czasie rzeczywistym za pomocą adaptacyjnego generatora impulsów zapewnia znaczną przewagę nad konwencjonalnymi maszynami, ponieważ charakterystyka wyładowania węglika znacznie różni się od charakterystyki stali i wymaga dynamicznej regulacji parametrów, aby utrzymać stabilne skrawanie – czego maszyny o stałych parametrach nie są w stanie skutecznie wykonać.

P3: Ile czasu zajmuje konfiguracja i zaprogramowanie złożonej części o dużym stożku na maszynie DKD?

A3: Czas konfiguracji i programowania zależy w dużym stopniu od złożoności części, ale w przypadku reprezentatywnej płyty matrycy o dużym stożku z 8–12 otworami stempla przy różnych kątach stożka doświadczeni operatorzy podają, że całkowity czas konfiguracji i programowania wynosi 90–150 minut przy użyciu funkcji importu DXF sterownika DKD i automatycznego programowania stożka. Można to porównać do 4–6 godzin pracy tej samej części na konwencjonalnej maszynie WEDM, wymagającej ręcznego doboru parametrów, wielu cięć testowych i oddzielnego programowania dla każdego segmentu kąta stożka. Części pierwszego artykułu o nowej geometrii zazwyczaj wymagają dodatkowej godziny na cięcia weryfikacyjne. Po zatwierdzeniu pierwszego artykułu ponowna produkcja tej samej części wymaga jedynie załadowania przedmiotu obrabianego i przypomnienia programu — zwykle 20–30 minut na konfigurację.

P4: Jakiego harmonogramu konserwacji wymaga maszyna DKD i jakie są najczęstsze elementy serwisowe?

A4: Harmonogram konserwacji maszyny DKD jest podzielony na interwały dzienne, tygodniowe, miesięczne i roczne. Codzienna konserwacja zajmuje około 15 minut i obejmuje sprawdzenie oporności dielektrycznej, sprawdzenie prowadnic drutu pod kątem zużycia oraz sprawdzenie ustawienia dyszy płuczącej. Cotygodniowa konserwacja (30–45 minut) obejmuje kontrolę wymiany filtra, czyszczenie przecinaka drutu i modułu odbierającego oraz smarowanie prowadnic liniowych osi XY. Konserwacja miesięczna (2–3 godziny) obejmuje pełną kontrolę układu dielektrycznego, weryfikację kalibracji osi UV i diagnostykę układu sterowania. Coroczna konserwacja wykonywana przez inżyniera serwisu obejmuje pełną kalibrację geometryczną, laserowy pomiar dokładności osi oraz wymianę elementów ulegających zużyciu, takich jak prowadnice drutu, uszczelki i media filtracyjne. Najczęstszymi nieplanowanymi czynnościami serwisowymi są wymiana prowadnicy drutu (zwykle co 800–1200 godzin, w zależności od rodzaju drutu i materiału) oraz wymiana filtra dielektrycznego (co 400–600 godzin, w zależności od ilości usuwanego materiału).

P5: Czy maszyna DKD jest odpowiednia dla warsztatów, które wycinają szeroką gamę materiałów i typów części, czy też jest zoptymalizowana pod kątem wąskiego zakresu zastosowań?

Odpowiedź 5: Maszyna DKD jest dobrze dostosowana do warunków warsztatowych właśnie dlatego, że jej baza danych technologii obejmuje szeroką gamę materiałów, a adaptacyjny generator impulsów automatycznie obsługuje różnice parametrów pomiędzy różnymi materiałami przewodzącymi. Warsztaty pracy podają, że przełączanie między materiałami — na przykład z hartowanej stali matrycowej P20 przez węglik wolframu po tytan — wymaga jedynie wyboru materiału w interfejsie sterowania, a nie ręcznej regulacji parametrów. Głównym czynnikiem branym pod uwagę przez warsztaty jest to, że rozmiar maszyny DKD i pojemność stołu roboczego sprawiają, że jest ona najbardziej wydajna w przypadku dużych lub skomplikowanych części; w przypadku małych, cienkich, prosto ciętych części, które stanowią znaczną część typowej pracy w warsztacie, mniejsza standardowa maszyna WEDM może być bardziej ekonomiczna w pracy równoległej. Większość warsztatów, które inwestują w maszynę DKD, używa jej specjalnie do prac wielkoformatowych i przy dużym stożku, zachowując jednocześnie standardowe maszyny do rutynowego cięcia.

P6: Jakie szkolenie jest wymagane, aby operatorzy nabyli biegłość w obsłudze maszyny DKD i jakie wsparcie zapewnia producent?

Odpowiedź 6: Operatorzy z doświadczeniem WEDM zazwyczaj wymagają 5-dniowego programu szkoleniowego na miejscu obejmującego obsługę maszyny, programowanie, zasady cięcia stożkowego, zarządzanie dielektrykiem i rutynową konserwację. Operatorzy bez wcześniejszego doświadczenia w zakresie WEDM wymagają 10-dniowego programu obejmującego podstawy EDM przed szkoleniem dotyczącym konkretnej maszyny. Producent zapewnia instalację i uruchomienie na miejscu, program szkolenia wstępnego, zdalną pomoc techniczną poprzez wbudowane złącze diagnostyczne maszyny oraz dostęp do internetowej bazy wiedzy zawierającej uwagi aplikacyjne, zalecenia dotyczące parametrów i instrukcje rozwiązywania problemów. Coroczne szkolenie odświeżające jest dostępne dla operatorów pracujących z nowymi materiałami lub zastosowaniami, a zespół inżynierów ds. zastosowań producenta zapewnia bezpośrednią pomoc w przypadku trudnych części pierwszego artykułu w ciągu pierwszych 12 miesięcy po instalacji w ramach standardowego pakietu uruchomieniowego.
